Jak vyšroubovat zlomený šroub?

Konstrukce šroubu umožňuje opakované použití tohoto typu spojovacího prvku, ale někdy se se šroubem stane problém a je téměř nemožné jej odšroubovat. Často se to stává kvůli tomu, že šroub uvízl, zrezivěl nebo je úplně zlomený. V tomto případě byste měli použít jednu nebo více z 12 uvedených metod pro demontáž takových šroubů.

3 nejjednodušší způsoby

Začněme snadnými a dostupnými prostředky – ve většině případů stačí, pokud ovšem není závorník pokrytý mnohaletou rzí, a je alespoň relativně neporušený (klíč je za co zachytit).

Penetrační mazivo

V ideálním případě si koupíme známé mazivo WD-40, spoj mezi šroubem a dílem zalijeme vodou, pak ho obalíme hadrem a počkáme, až přípravek zabere. Čekací doba je minimálně 30 minut. Pokud moc nespěcháte, je lepší ošetřit všechny problematické spoje den před demontáží.

Nemáte po ruce WD-40 nebo to chcete udělat s omezeným rozpočtem? Jako pronikavé mazivo může posloužit brzdová kapalina, petrolej, terpentýn, benzín a dokonce i obyčejný stolní ocet. Některým se daří úspěšně namáčet šrouby i do sody, jako je Coca-Cola a podobně.

Silné horko

Mazivo nepomohlo? Jdeme dále – nahříváme spojení fénem, ​​foukačem nebo plynovým hořákem. Pokud není šroub příliš velký, vystačíte si s turbozapalovačem nebo běžným plynovým hořákem. Zahříváme několik minut, aby se kov roztáhl a oxidy se zničily. Během zahřívání se mimochodem také ničí těsnící materiál, což zabraňuje odšroubování.

Po zahřátí se okamžitě snažíme vyšroubovat šroub pomocí klíče. Pokud použitá síla náhle nestačí, použijeme kladivo a dláto. Je vhodné to udělat před vychladnutím hardwaru.

Zinek a kyselina sírová

Vraťme se opět k chemii – k tomu potřebujeme kyselinu sírovou, zinek, plastelínu nebo vosk. Nejprve si z vosku, plastelíny nebo jiného inertního materiálu vyrobíme bok kolem hlavy zapíchnutého šroubu. Do vzniklého miniaturního „bazénku“ vložíme malý kousek zinku a naplníme kyselinou sírovou. Začne galvanizační reakce, která rozbije rez na šroubu. Zinek absorbuje celý náraz, takže se šroub nezlomí.

5 radikálních metod

Nepomohla maziva, chemikálie a teplo vyšroubovat nešťastný šroub? Je možné, že jediným východiskem je kontrolované zničení spojení. Existuje 5 způsobů, jak to udělat.

Kladivo a dláto

Vezměte dláto a umístěte jej tak, aby nástroj spočíval na jedné z hran na hlavě šroubu pod úhlem. Dále udeřte do dláta kladivem ve směru odšroubování hardwaru. Buďte opatrní, jinak si můžete nářadím zasáhnout ruku.

Řezání hlavy

Pomocí brusky odřízněte hlavu zaseknutého šroubu, poté vezměte elektrickou vrtačku a vyvrtejte tyč kování. Nejlepší je to udělat ne v jednom, ale ve 2-3 průchodech pomocí vrtáků různých průměrů a postupně je zvyšovat. Jakmile je otvor vyvrtán, musíte do něj pomocí závitníku vytvořit levý závit. Dále musíte zašroubovat levý šroub dovnitř a použít jej k odšroubování zbytků starého hardwaru. Metoda je poměrně složitá, ale účinná.

Vrtání svorníku

Metoda je v mnoha ohledech podobná předchozí, ale v tomto případě čep zcela vyvrtáme a zbytky z otvoru odstraníme pomocí pinzety. Tato metoda je poměrně riskantní, protože existuje možnost poškození závitu během vrtání. V tomto ohledu je důležité být opatrný.

Řezání štěrbiny

Pokud je šroub relativně malý, vyřízněte na jeho hlavě bruskou drážku pro mechanický šroubovák. Měla by být dostatečně hluboká, aby vám dobře držela. Dále si vezměte šroubovák požadované velikosti a pokuste se odšroubovat upevňovací prvek z otvoru.

Zlomení šroubu vrtačkou

Pokud má farma výkonnou vrtačku s reverzací a regulací otáček, můžete ji zkusit použít k odstranění zaseknutého šroubu. Chcete-li to provést, vložte vrták do kovu, zapněte zpětný chod a začněte provrtávat hlavu šroubu a současně silně zatlačte na vrták. Tímto způsobem můžete dát hardwaru dostatek točivého momentu, aby povolil a odšrouboval.

4 speciální nástroje

Výše uvedené metody jsou vhodné, pokud potřebujete odšroubovat jeden nebo dva šrouby, například doma, ve stavebnictví nebo ve výrobě. Co ale dělat, když se s takovým problémem musíte potýkat pravidelně doslova každý den a počet hardwaru přesahuje stovky? Bez nákupu a použití speciálních nástrojů to nemůžete udělat. Pojďme se na ně podívat blíže.

Řidič vlásenky

Přestože je tento nástroj určen k odstraňování svorníků, lze jej také použít k odstranění předem vyříznutých šroubů, například pomocí brusky. Musíte však pochopit, že ovladač kolíků je vhodný pouze v případě, že hardware vyčnívá nad povrch součásti. V opačném případě nebude nástroj schopen zachytit šroub – je zapotřebí jiný nástroj.

Extraktory

Takové nástroje se zpravidla prodávají ve stavebních obchodech ve stejném oddělení jako vrtačky. Fungují jednoduše – analogicky s klasickou vývrtkou. Nejprve se vytahovač zašroubuje do čepu (hlava šroubu se musí nejprve odříznout) a poté se společně s ním vyšroubuje. Jak jste možná již pochopili, extraktory jsou vhodné pro odšroubování kování v rovině s povrchem.

Klíč

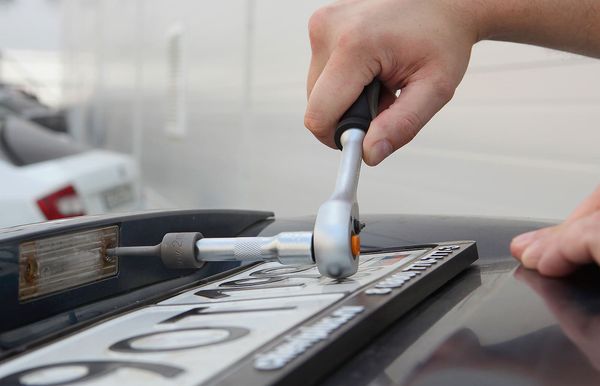

Můžete použít buď elektrický, nebo pneumatický rázový utahovák. Nástroj funguje na principu vrtačky, ale vyvíjí mnohem větší krouticí moment a výkon při mnohem nižších otáčkách vřetena. Díky tomu můžete snadno odšroubovat velmi staré šrouby se rzí. Rázový utahovák je však vhodný pouze pro vyšroubování hardwaru s neporušenou hlavou.

Elektrické svařování

Řekněme, že jste uřízli hlavu šroubu, ale pak jste nemohli odšroubovat čep. co dělat? Najdeme matici, která odpovídá průměru tyče, a pomocí elektrického svařování ji přivaříme k čepu. Pak je to otázka techniky – vezmeme klíč, který odpovídá velikosti matice, a spoj rozebereme.

Závěr

Můžete si být jisti, že alespoň jedna z uvedených metod vám pomůže vypořádat se i s velmi starým a zcela zrezivělým šroubem. Vyzkoušejte různé metody, abyste zjistili, která z nich funguje nejlépe. Pokud se s tímto úkolem setkáváte pravidelně, nešetřete – vezměte si speciální nástroj. Ušetří vám to čas a námahu při práci se spojovacími prvky.

Většina těch, kteří pracují se závitovými spojovacími prvky, se setkala s problémem zlomeného šroubu nebo šroubu, který zůstal v součásti. To se může stát z různých důvodů: v důsledku nesprávného použití nástroje, nekvalitního materiálu nebo jednoduše z důvodu únavy kovu. V každém případě to může každého mistra pořádně bolet.

Nejlepším východiskem z nepříjemné situace je odstranění zlomené závitové části pomocí speciálního nástroje – vytahovače zlomených spojovacích prvků. K čemu slouží extraktor? Pomáhá vyšroubovat zlomený šroub nebo šroub, i když je jeho hlava zdeformovaná nebo dokonce úplně zničená. V tomto článku se podíváme na to, jak správně použít extraktor k odstranění takových šroubů a šroubů. Podívejme se, jaké typy odsavačů existují a dáme pár tipů na výběr správného odsavače.

Co je to extraktor?

Princip činnosti extraktor spočívá v tom, že se zasune (přišroubuje nebo zatluče) do poškozeného svorníku nebo čepu a vytvoří doraz pro otáčení. To vám umožní odstranit zlomený šroub pomocí vytahovače jako páky.

Vytahovače šroubů se dodávají v různých typech a velikostech a jsou vyrobeny z různých materiálů. Výběr vytahováku (mimochodem také nazývaného vytahovače šroubů) závisí na typu zlomeného šroubu a velikosti otvoru, ve kterém se nachází.

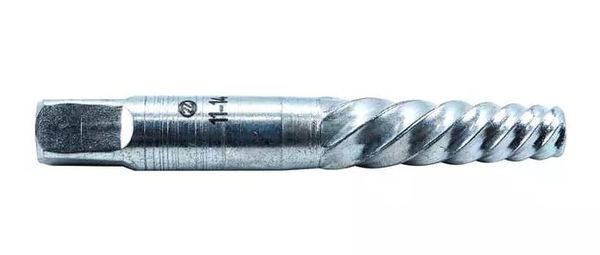

1. Standardní extraktory

S reverzním závitem, kuželovou pracovní částí a čtyřhrannou stopkou. Nejvýhodnější je udělit rotaci takovému extraktoru pomocí držáku kohoutku.

Výhodou tohoto typu je univerzálnost, protože jsou vhodné pro soustružení většiny šroubů a závitových tyčí. Nevýhodou je použití držáku na baterii, což může být nepohodlné například ve stísněných prostorách.

2. Vytahováky s vnitřním čtyřhranným sedlem pro klíč nebo ráčnu

Tyto vytahovače mají stejnou pracovní část a vnitřní dosedací čtyřhran, což umožňuje jejich použití s ​​klikou nebo ráčnou. To usnadňuje jejich použití ve stísněných prostorách než standardní odsavače.

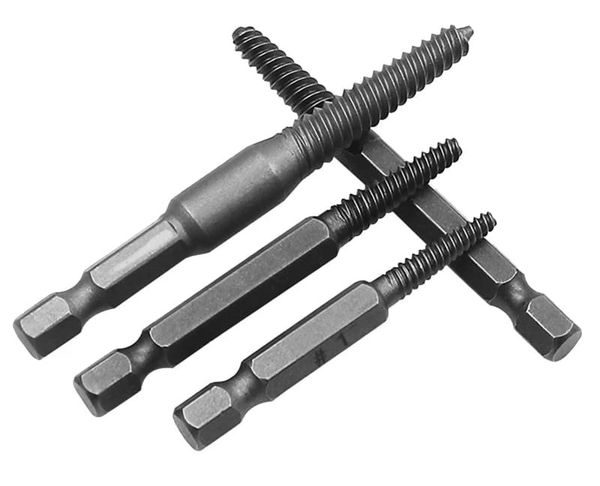

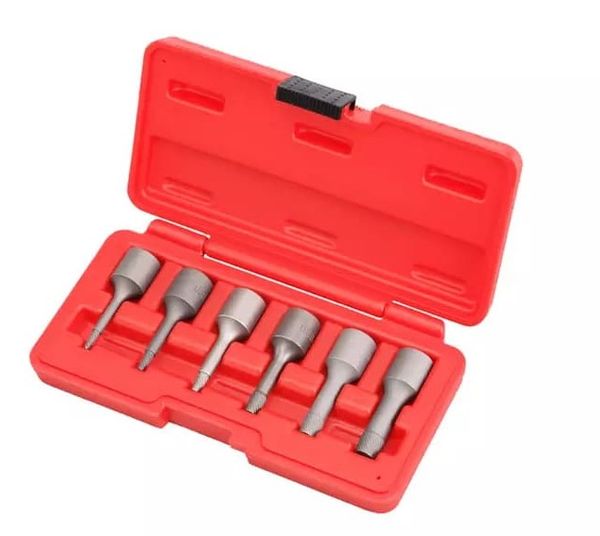

3. Vytahovací bity s vnitřním šestihranem pro šroubovák

Tento typ odsavače má šestihranné sedlo, které se snadno používá upnutím do sklíčidla šroubováku. To vám umožní rychle a snadno odstranit zlomené šrouby.

Plus: rychlé a snadné odstranění. Mínus: šroubovák musí mít značný krouticí moment, dostatečný k otočení zkyslého nebo zaseknutého čepu.

4. Šestihranné vytahovače bez závitu

V podstatě je to jen ocelová tyč šestihranného průřezu. Do poškozeného čepu se pomocí vodítka vyvrtá otvor. Tam se odsavač ucpe. Poté se na vytahovač nasadí speciální matice, která má místo závitu vnitřní šestihran odpovídající velikosti vytahovače. Čep se odstraní pomocí klíče nebo nástrčného klíče.

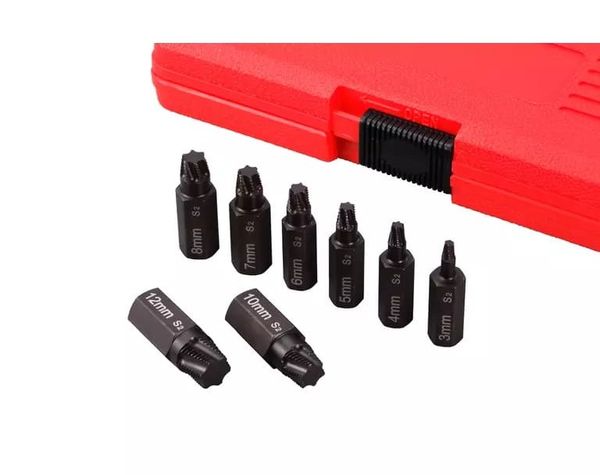

5. Speciální vytahováky pro šrouby s „vnitřním Torx“ profilem

Používá se pro vyšroubování šroubů Torx, Torx plus nebo Torx Security s „líznutým“ pracovním profilem. Mají speciální tvar, který odpovídá vnitřnímu profilu šroubu. Přestože je tento typ extraktoru považován za vysoce specializovaný, v zásadě nic nebrání jeho použití pro odstraňování zlomených svorníků.

Velikosti extraktorů

Většina vytahovačů se nevyrábí pro konkrétní závit, ale pro určitý rozsah velikostí, například pro závity od M8 do M10. To umožňuje použít stejný vytahovač pro vytahování šroubů a šroubů s různými velikostmi závitů.

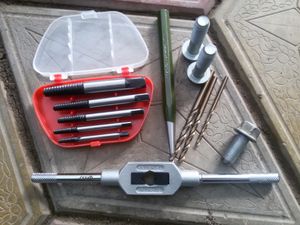

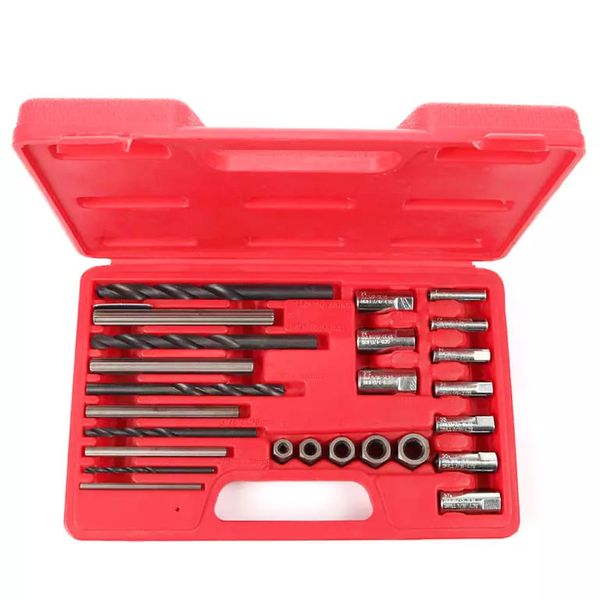

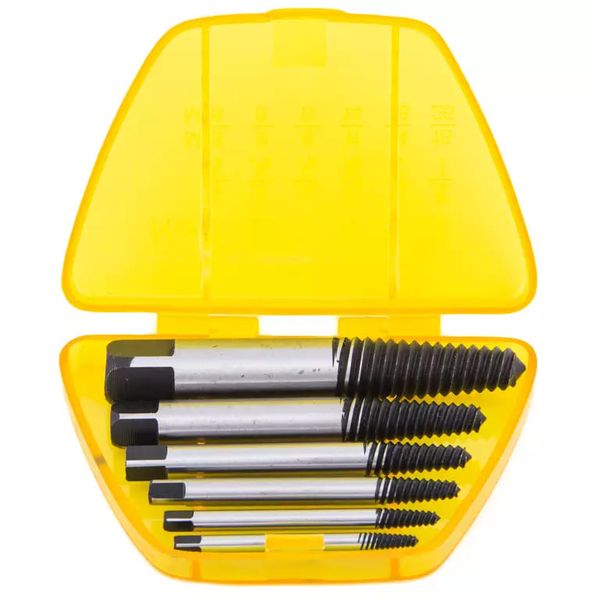

Pro ty, kteří často čelí potřebě odstranit zlomené šrouby a šrouby, je výhodnější zakoupit extraktory v sadě. Sada odsavačů obvykle obsahuje několik nástrojů různých velikostí, což vám umožní vybrat ten správný odsavač pro vaši konkrétní situaci.

To je nejen pohodlné, ale také výhodné z následujících důvodů:

• Úspora času a úsilí při hledání vhodného odsavače;
• Možnost výběru nejvhodnější velikosti odsavače pro konkrétní úkol;
• Nižší náklady na sadu extraktorů ve srovnání s nákupem každého nástroje zvlášť.

Podpůrné nástroje

Je obtížné nazvat twister „nezávislým“ nástrojem. Tímto způsobem se podobá kohoutku, který ke správnému použití vyžaduje několik dalších nástrojů. Chcete-li tedy odstranit zlomený šroub, kromě vytahovače budete možná potřebovat následující nástroje:

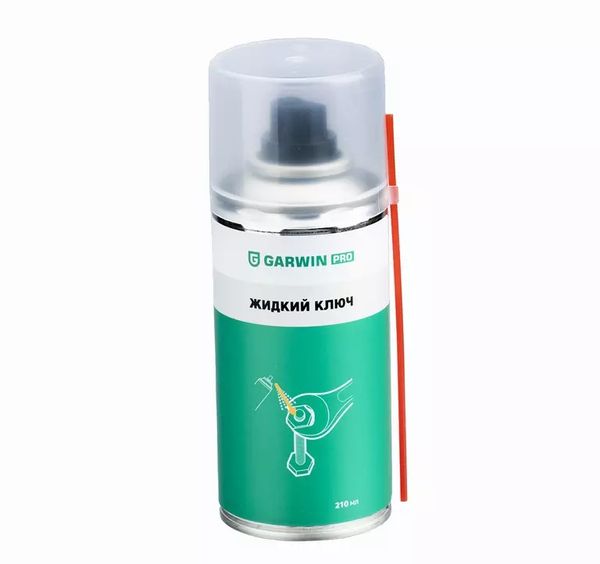

Mazivo

Penetrační mazivo, typ „Liquid Key“. Nejlépe s funkcí ničení rzi. Mazivo proniká mezi závity, ničí případnou rez a snižuje tření, pomáhá vyšroubovat zlomený čep.

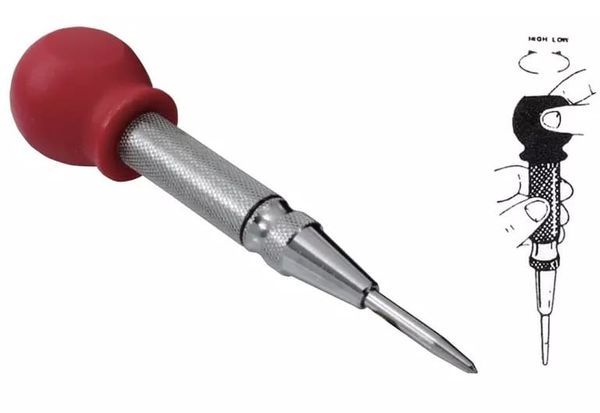

Kerner

Nezbytné pro vytvoření vybrání v poškozeném šroubu. Jinak se při vrtání vrták posune do strany.

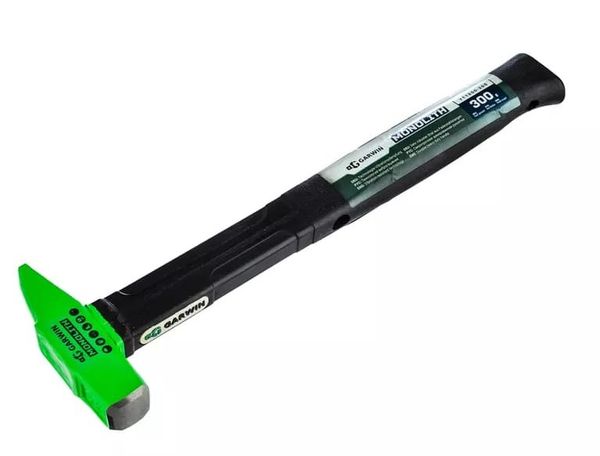

Kladivo

Vyžaduje se pro děrování jádra a pro vytvoření nárazového efektu na vytahovač, který usnadňuje jeho vstup do poškozeného šroubu.

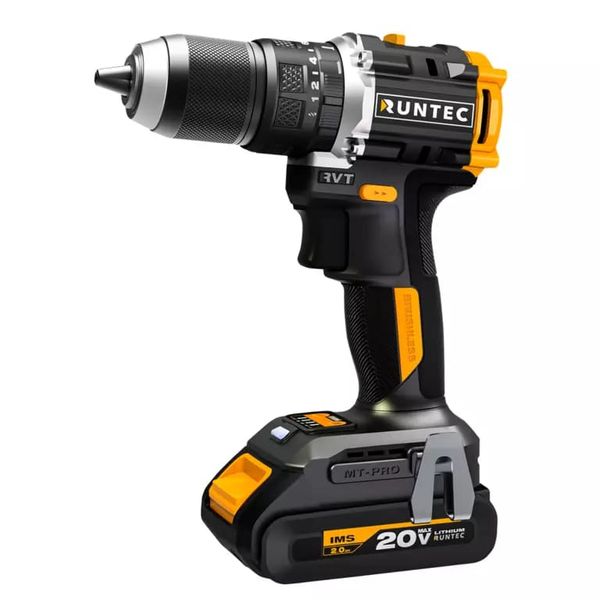

Šroubovák nebo vrtačka

Ve většině případů je potřeba jako nástroj pro vyvrtání otvoru pro vytahovač.

Pokud má vytahovač šestihrannou stopku, používá se také jako pohon.

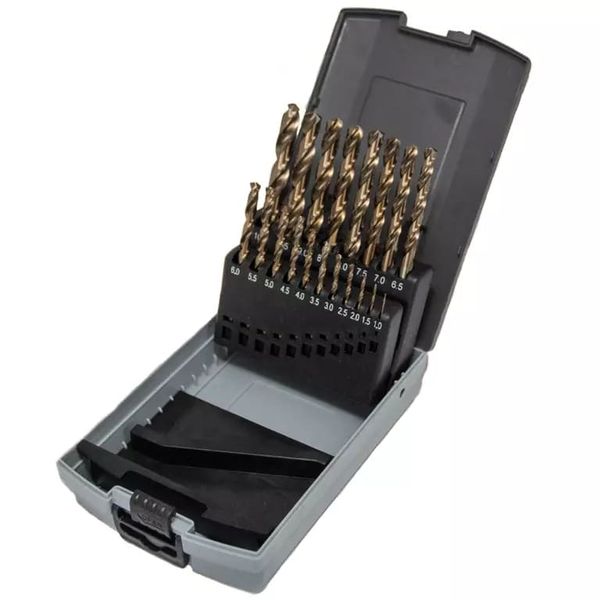

Vrták

Nezbytné, pokud konstrukce vytahovače vyžaduje předvrtání otvoru do zlomeného šroubu.

POZOR! Vrták musí být vyroben z tvrdokovu, protože šrouby a čepy jsou mnohem tvrdší než běžná konstrukční ocel. Tvrdost podle Rockwella u šroubu s třídou pevnosti 8.8 je tedy 32-34 jednotek. Pro spojovací prvky třídy 10.9 – 39 jednotek a pro 12.9 – 44 jednotek. Zatímco standardní HSS vrták (analogický k P6M5) není určen pro vrtání materiálů tvrdších než 25 HRC. Můžete s ním vrtat, ale při nízkých otáčkách a pozor, abyste se nepřehřáli.

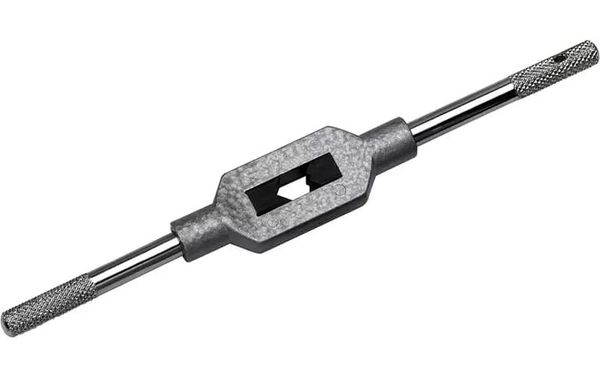

Držák závitníku, unašeč nebo ráčna

Je potřeba, pokud konkrétní model extraktoru vyžaduje jeho otáčení ručním nástrojem.

Jak použít vytahovač k odstranění zlomených šroubů? Algoritmus akcí

Použití vytahovače k ​​odstranění zlomeného šroubu vyžaduje péči a pozornost. Zde je krok za krokem algoritmus akcí:

1. Určete typ a velikost zlomeného šroubu a vyberte vhodný vytahovač.

2. Připravte si potřebné nástroje: vytahovač, kladivo, šroubovák nebo nástroj pro ruční otáčení (podle situace).

3. Očistěte oblast kolem zlomeného šroubu od nečistot a rzi. To pomůže zabránit sklouznutí odsavače.

4. Naneste penetrační lubrikant.

5. Pomocí jádra vytvořte otvor pro otvor.

6. Vyvrtejte otvor požadovaného průměru. Průměr vrtáku by měl být přibližně stejný jako průměr uprostřed pracovní části kužele vytahovače.

7. Nainstalujte vytahovač do poškozeného šroubu. K tomu zasuňte vytahovač do otvoru tak, aby jeho kónická část seděla svisle v otvoru. Ujistěte se, že je odsavač bezpečně zajištěn. Pomocí kladiva zatlučte vytahovač do šroubu.

8. Používáte-li ruční nástroj, umístěte jej na extraktor a opatrně jím otáčejte proti směru hodinových ručiček. Pokud spěcháte a okamžitě se začnete otáčet velkou silou, odsavač se může zlomit.

Používáte-li šroubovák, ujistěte se, že má dostatečný výkon k ovládání odsavače. Zapněte nástroj a začněte pomalu odšroubovávat odsavač. Postupně zvyšujte rychlost otáčení, dokud nebude šroub zcela odstraněn.

9. Zkontrolujte neporušenost závitů v otvoru. Pokud je poškozen, musí být obnoven.

10. Chcete-li vytahovač sejmout, upněte zbývající kolík do svěráku a opatrně jej vyjměte otáčením ve směru hodinových ručiček.

POZOR! Upozorňujeme, že tento algoritmus je obecný a může vyžadovat úpravy v závislosti na vaší konkrétní situaci.

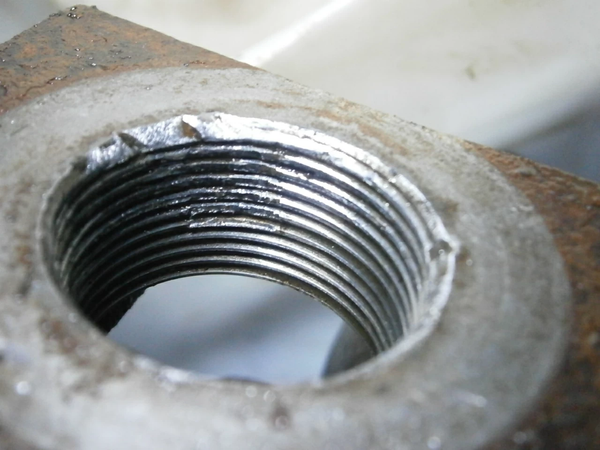

Co dělat s otvorem se závitem po odstranění zlomeného spojovacího prvku?

Po odstranění zlomeného šroubu nebo šroubu ze závitového otvoru může být nutné jej znovu postavit. V závislosti na stavu otvoru a požadavcích na pevnost spojení můžete zvolit jednu z následujících metod:

1. Nechejte tak, jak je, pokud vnitřní závit není poškozen

Jedná se o nejjednodušší metodu a je vhodná pro případy, kdy je závit v dobrém stavu a nevyžaduje obnovu. Tato metoda se však nedoporučuje, pokud jsou závity poškozené nebo vykazují známky opotřebení.

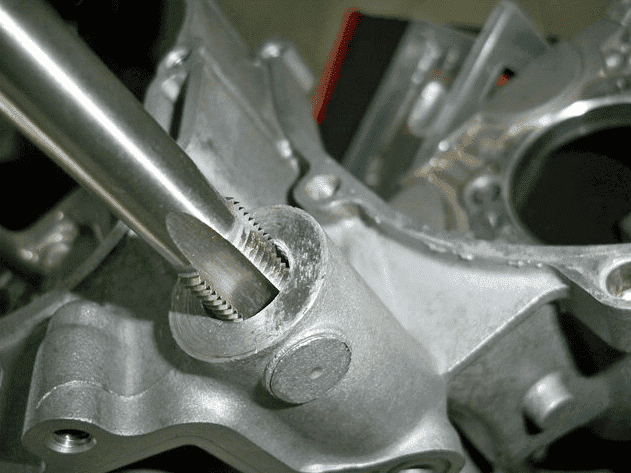

2. Vyvrtejte otvor a vyřízněte nový závit o větším průměru

Výhody této metody: možnost dalšího použití závitového spojení v kritickém celku a snadná implementace. Nevýhody: nutnost nákupu dalších nástrojů – klepnouta také možná ztráta pevnosti spoje v důsledku zvětšení průměru otvoru.

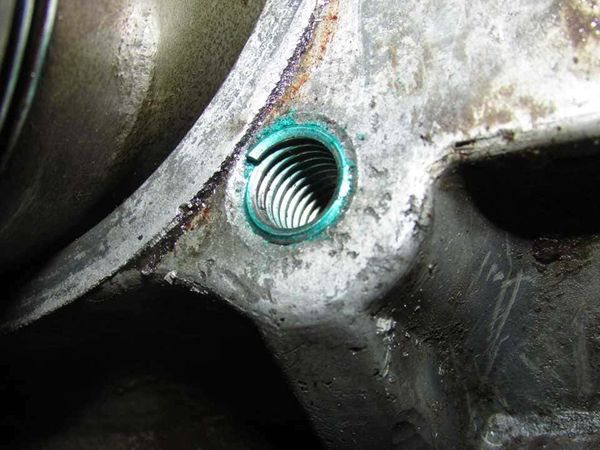

3. Namontujte závitovou vložku

Tato metoda se používá, pokud je nutné obnovit poškozený závit bez změny jeho průměru. Závitová vložka (také nazývané závitové tvarovky nebo šrouby) je malý kovový prvek s vnitřními a vnějšími závity, který se šroubuje do otvoru a poskytuje pevné spojení. Výhody: Zachovává původní průměr otvoru, rychlé a snadné provedení, opakovaně použitelné. Nevýhody: cena závitových vložek a nutnost výběru správné velikosti.

Další nástroje pro odstraňování zlomených spojovacích prvků

Kromě vytahovačů existují další nástroje, které mohou pomoci odstranit zlomené spojovací prvky. Podívejme se na tři z nich: šroubováky, lámačky a hlavy pro zaoblené spojovací prvky.

Ovladače vlásenky

Nástroj, který se používá k odšroubování „kyselých“ svorníků, stejně jako šroubů a šroubů s rozbitou hlavou. Ovladače vlásenky Existují dva typy: válečkové (ne univerzální, pro konkrétní velikost) a excentrické (univerzální, pro řadu velikostí).

Pokud máte špendlík správné velikosti, může to být efektivnější nástroj pro odstranění špendlíku než vytahovač špendlíků. Ale pouze v jednom případě – pokud není čep zcela odlomený a nástroj se má o co zachytit.

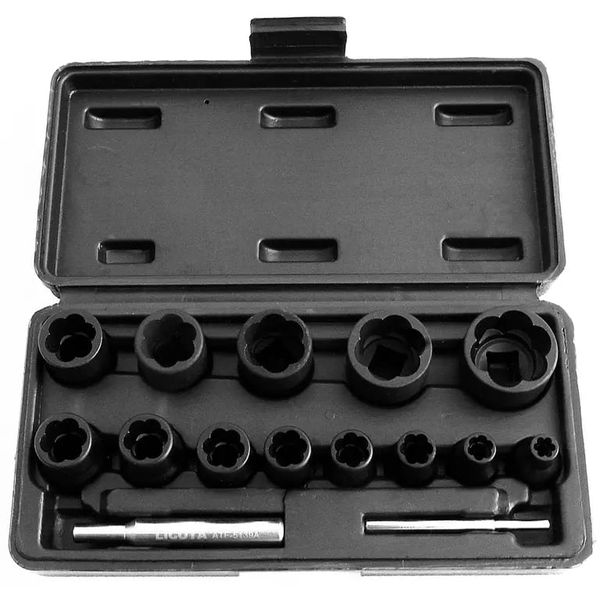

Hlavy pro „lízané“ spojovací prvky

Speciální nástroj, který je určen k odstraňování šroubů a matic s poškozenými nebo zaoblenými hranami. Hlava má speciální tvar, který umožňuje přilnout k zaobleným hranám a odšroubovat šroub nebo matici.

POZOR! Některé zásuvky lze použít pouze s ručním nářadím, zatímco jiné lze použít jak s ručním nářadím, tak s rázovými utahováky. Výrobce vždy varuje před takovými nuancemi, proto si před použitím přečtěte pokyny.

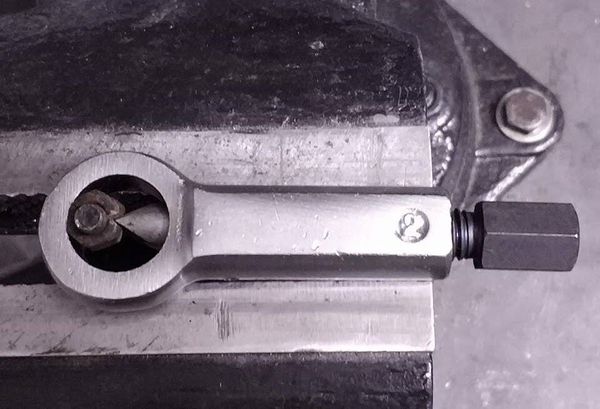

Guycolom

Je také ořechoplodec nebo ořechořez. Nástroj pro odstranění poškozených nebo zrezivělých matic. Funguje to takto:

Guycolom se instaluje na matici tak, aby její řezná část těsně přiléhala k okrajům matice. Pomocí klíče, ráčny, jiného nářadí nebo hydraulické pumpy (pokud má model hydraulický pohon) se na matici působí silou, která se přenáší na matici. Síla vytvořená přerušovačem matic vede ke zničení matice ve slabém místě a je odstraněna ze šroubu nebo čepu.
