K čemu je adaptér?

V digitální kriminalistice je důležité mít nejen moderní vybavení a sadu programů, o kterých neustále píšeme, ale také nejrůznější adaptéry a adaptéry, které umožňují připojit zkoumaná zařízení k počítači. Sestavili jsme sadu adaptérů, která řeší specifické problémy připojení zkoumaných zařízení k počítači v podmínkách forenzní analýzy.

Vybavení laboratoře: vybavení

V našem blogu píšeme o softwaru pro počítačovou a mobilní kriminalistiku, ale software není vše, co je potřeba k vybavení digitální forenzní laboratoře. Pro efektivní práci je důležité mít k dispozici nejen sadu programů pokrývajících celou škálu řešených úloh, ale také širokou škálu vybavení. Digitální forenzní vybavení zahrnuje jak počítače (často s různými operačními systémy), tak úložiště dat. Nezapomeňte však, že pro připojení zařízení a médií, která jsou přivezena k analýze, budete potřebovat různé specifické adaptéry.

Při zkoumání dat se kriminalisté potýkají s obrovským množstvím různých zařízení, a to jak se známými rozhraními, tak specifičtějšími. Kromě toho jsou v rámci šetření na takové adaptéry kladeny zvláštní požadavky; například adaptéry pro připojení paměťových médií musí spolehlivě zamezit možnosti náhodné úpravy dat odebraných z paměťového média a adaptéry pro Apple Watch musí podporovat režim DFU.

Vytvoření plnohodnotné laboratoře vyžaduje značné úsilí; Důležité je zajistit vše potřebné pro práci jak v laboratorních podmínkách, tak v terénu. Již jsme probrali některé aspekty spojené s používáním naší Elcomsoft iOS Forensic Toolkit v laboratoři: další vybavení pro EIFT. Tím ale rozsah potřebného vybavení nekončí.

Nedávno jsme vydali novou sadu, která obsahuje řadu adaptérů a adaptérů vyvinutých vlastními silami speciálně pro potřeby forenzních vyšetřovatelů. Pojďme se na to podívat blíže.

Adaptéry pro Apple Watch a další zařízení Apple

Adaptéry pro Apple Watch jsme již zmínili o něco výše. Na trhu existuje několik populárních řešení, jako je MagicAWRT a S-DOCK, ale ne vždy poskytují spolehlivé připojení. Některá řešení na trhu navíc nepodporují režim DFU, což je činí nepoužitelnými v kontextu nízkoúrovňové extrakce pomocí bootloader exploitu. S ohledem na tyto nedostatky jsme vyvinuli vlastní adaptéry, které jsou součástí nové sady.

Naše adaptéry pro Apple Watch jsou vysoce spolehlivé a kompatibilní s různými modely hodinek, což je důležité zejména při práci s daty. Bezproblémově se integrují s EIFT, což vám umožní rychle a bezpečně pracovat s daty uloženými ve vašich hodinkách.

Adaptéry pro Apple Watch zajišťují připojení a interakci s PC Apple Watch všech modelů, které mají speciální diagnostický konektor (5 nebo 6 kontaktů). U podporovaných modelů je možné extrahovat data pomocí Elcomsoft iOS Forensic Toolkit pro další analýzu.

• podporované řady: S0, S1, S2, S3, S4, S5
• velikosti: 32, 40, 42, 44 mm
• stojan pro stabilní umístění a spolehlivé připojení
• PC rozhraní: Apple Lightning
• ochrana proti přepólování a zkratu

Adaptéry jsou vybaveny univerzálním kabelem určeným jak pro výměnu dat s Apple Watch, tak pro bezdrátové nabíjení.

Přestože Apple Watch nejsou předkládány ke zkoumání tak často jako jiná zařízení, obsahují spoustu užitečných dat, která mohou být pro vyšetřování důležitá. Zařízení Apple TV jsou v laboratoři mnohem méně běžná, ale poskytli jsme adaptér pro model 4K. V tomto případě jsme místo vývoje vlastního adaptéru zvolili spolehlivou kopii originálního Apple adaptéru (originál není komerčně dostupný), který prokázal svou účinnost. Tento adaptér je také součástí sady.

Podpora SATA disků

Mobilní forenzní není vše, čím se musí odborníci zabývat. Převážná část dat zkoumaných kriminalisty se nachází na discích s rozhraním SATA, a to jak HDD, tak SSD. V posledních letech se do laboratoří stále častěji dostávají SSD disky ve formátu m.2. Někteří výrobci používají nestandardní konektory, které jsou fyzicky nekompatibilní s běžnými komerčními m.2 adaptéry, což práci dále komplikuje.

Adaptéry M.2 na trhu často trpí problémy, jako je špatný výkon, omezená kompatibilita nebo nespolehlivé připojení, což může vést k přerušení provozu. Některé adaptéry mohou navíc poškodit data, samotná média nebo port počítače. Tyto problémy jsme vyřešili vývojem a důkladným testováním šesti různých adaptérů pro nejoblíbenější formáty m.2. Do sady jsme navíc zakomponovali micro SATA konektor, který se bude hodit při práci s disky z řady modelů notebooků.

Podporovány jsou jak standardní disky ve formátu M.2 (Key B), tak méně obvyklé a exotické možnosti mSATA, Apple 6+12pin, Apple 8+18pin, ASUS 6+12pin a Lenovo 6+20pin. Mechaniky uvedených standardů najdeme v řadě modelů notebooků, notebooků a zařízení dva v jednom od mnoha výrobců, a to jak na zastaralých modelech, tak na moderních zařízeních v nižším cenovém segmentu. Konkrétně disky s rozhraním SATA ve formátech Apple 6+12pin a Apple 8+18pin byly společností instalovány do počítačů modelových let 2010–2021. Proprietární disk nainstalovaný v příslušném adaptéru se připojuje k počítačům vybaveným standardním rozhraním SATA 7+15pin, případně k dalšímu zařízení.

Uvedené formátové faktory podporují pouze disky používající protokol SATA. Zařízení využívající protokol NVME, včetně jednotek ve formátu M.2 (Key M), nejsou podporována.

Zápis blokátory: ochrana dat a spolehlivost

Blokátory zápisu si zaslouží zvláštní pozornost. Hrají klíčovou roli v digitální forenzní analýze tím, že zabraňují jakýmkoli změnám na vyšetřovaném paměťovém médiu. To je důležité zejména při práci s originálními médii, aby byla zachována jejich integrita. O nutnosti použití blokátorů zápisu jsme již podrobně hovořili v článku Hardwarové blokování zápisu při pořizování obrazu disku a v článku Jak dosáhnout maximální rychlosti při pořizování obrazů disku jsme uvedli doporučení pro práci s blokátory zápisu pro dosažení maximální rychlosti . Všimněte si, že s naším blokátorem jsme byli schopni dosáhnout maximální rychlosti čtení SSD 510 MB/s, což se blíží teoretické hranici propustnosti rozhraní SATA.

Hardwarové blokátory SATA zápisu jsou hardware, který neumožňuje náhodnou nebo záměrnou úpravu dat na studovaném disku, což je důležitou podmínkou čistoty a forenzního významu digitálních důkazů získaných během procesu zkoumání. V našich adaptérech je zamykání implementováno na úrovni firmwaru, což efektivně zajišťuje úplný zákaz zápisu jakýchkoli příkazů SATA a SCSI, které by mohly potenciálně upravit data. Kvalitu a úplnost blokace potvrzují výsledky testování podle metody NIST.

Náš blokátor je kompaktní a přenosný; Můžete si jej vzít s sebou na kontroly na místě.

Plány do budoucna

Nadále pracujeme na rozšiřování naší řady adaptérů a blokátorů zápisu. Plánuje se vývoj adaptérů pro USB disky, paměťové karty (SD, microSD, CompactFlash), staré IDE/PATA disky; Blokátor pro moderní disky NVMe je v závěrečné fázi vývoje. Naši specialisté jako vždy pečlivě testují každé nové zařízení, aby zajistili maximální rychlost a spolehlivost.

NOVÉ ČLÁNKY ElcomSoft Lab: SSD disky se postupem času zpomalujíVybavení laboratoře: kam ukládat data?Deklarace a realita: svoboda slova očima Applu, Googlu a dalších NAŠE NOVINKY

• Rychle zobrazte události Windows v Elcomsoft System Recovery 19. prosince 2024
• iOS Forensic Toolkit 8.62: Odstraňování problémů 22. listopadu 2024
• Elcomsoft Distributed Password Recovery obdržel funkci vyrovnávání zátěže 14. listopadu 2024
• iOS Forensic Toolkit: podpora pro nová zařízení a verze iOS 3 září 2024
• Advanced Intuit Password Recovery 3.14 podporuje QuickBooks 2024 29. srpna 2024

• Funkce vyrovnávání zátěže v Elcomsoft Distributed Password Recovery optimalizuje výpočetní zdroje 14. listopadu 2024
• ElcomSoft rozšiřuje možnosti iOS Forensic Toolkit pro Windows a Linux 9. července 2024
• Extrahování dat ze zařízení Apple pro uživatele Linuxu 30. listopadu 2023
• Elcomsoft System Recovery 8.31 urychlí shromažďování a analýzu digitálních důkazů 14. července 2023
• Elcomsoft iOS Forensic Toolkit 8.30: nízkoúrovňová extrakce souborového systému z iOS 16.0-16.3.1 30. června 2023

Chcete-li připojit počítač k televizi, nemusíte ji přeskupovat ani protahovat kabel HDMI přes celý byt. K tomu už vymysleli pohodlnější řešení – opakovače HDMI, které bezdrátově přenášejí obraz i zvuk. Na příkladu HDMI repeateru od Tripp Lite si popíšeme, jak taková zařízení fungují.

Jak funguje opakovač HDMI?

• Vysílač je připojen k počítači přes konektor HDMI – vysílá signál rádiovým kanálem na frekvenci 5 GHz.
• Přijímač s anténou se připojuje přes HDMI konektor televizoru – přijímá signál na vzdálenost až 50 metrů od vysílače.

Tímto způsobem můžete připojit počítač k televizi, i když jsou od sebe 50 metrů nebo v různých místnostech. Hlavní věc je, že mezi nimi nejsou žádné tlusté stěny, jinak se signál ztratí.

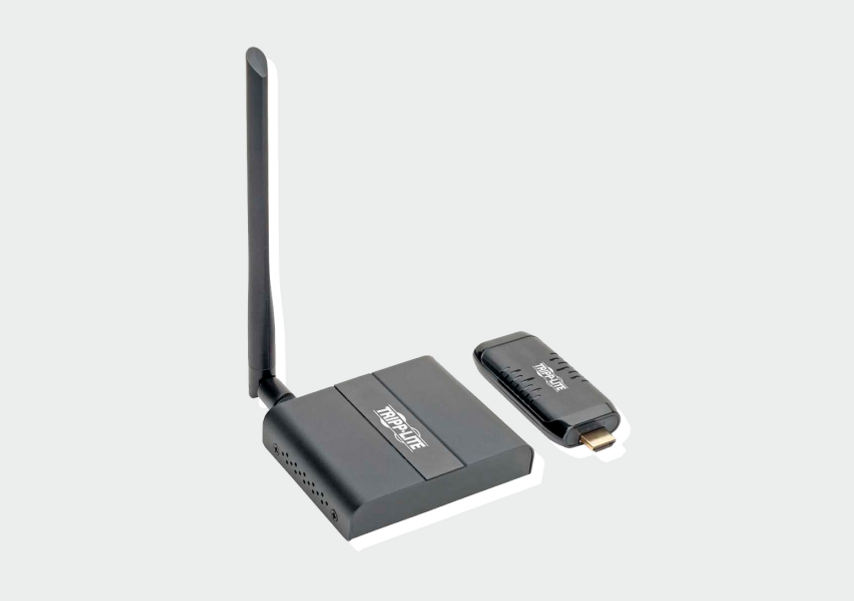

Vlevo – přijímač, vpravo – vysílač

Obrazovku počítače můžete také vysílat do televizoru přes Wi-Fi. Pouze za tímto účelem musí váš televizor podporovat technologii Miracast. Potřebujete také dobrý router, aby vysílání nezamrzalo kvůli chytrým telefonům a dalším zařízením v bytě.

Opakovač HDMI funguje prostřednictvím samostatného rádiového kanálu, takže jeho signál není ovlivněn jiným zařízením v domácí síti. Je to užitečné pro hraní her nebo sledování filmů z počítače na velké obrazovce, ale bezdrátový adaptér Tripp Lite má dvě omezení:

• Opakovač HDMI funguje prostřednictvím samostatného rádiového kanálu, takže jeho signál není ovlivněn jiným zařízením v domácí síti. Je to užitečné pro hraní her nebo sledování filmů z počítače na velké obrazovce, ale bezdrátový adaptér Tripp Lite má dvě omezení:
• Maximální rozlišení obrazu je 1080p (Full HD). Rádiový signál opakovače nestačí k přenosu obrazu ve vyšším rozlišení. Pro 4K TV je proto lepší koupit set-top box a připojit jej pomocí HDMI kabelu.

Repeater není vhodný pro rychlé hry. Obraz přenášený rádiovým signálem je pomalejší než přes drát. Jedná se o zpoždění zlomku sekundy, ale ve hrách je i takové malé zpoždění patrné.

S opakovačem můžete hrát questy, tahové strategie a další pohodové žánry. A pokud máte rádi střílečky, je lepší připojit počítač nebo konzoli pomocí drátu.

Přečtěte si: Jaký televizní set-top box vybrat

Jak připojit počítač k televizoru pomocí adaptéru

Princip činnosti všech HDMI opakovačů je stejný, takže pokyny pro Tripp Lite budou platit i pro adaptéry jiných výrobců. Co dělat:

Zapojte vysílač do HDMI portu vašeho počítače. Externě je vysílač podobný flash disku, jen k provozu vyžaduje dodatečné napájení. Repeater je dodáván s microUSB kabelem – můžete jej připojit do USB konektoru na počítači nebo použít běžnou nabíječku smartphonu.

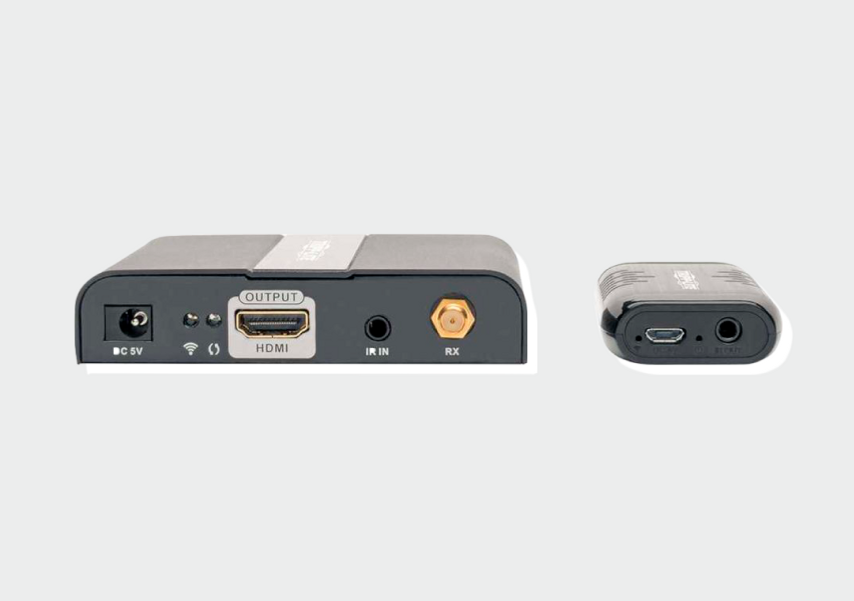

Konektory přijímače (zleva doprava): napájení, HDMI kabel, IR vysílač, anténa. Vysílač má micro USB konektor pro napájení a zdířku IR přijímače

Pokud váš počítač nemá volné HDMI, lze repeater připojit přes DisplayPort konektor – adaptér je součástí sady.

Sestavte přijímač. Vypadá to jako malý Wi-Fi router. Je potřeba k němu přišroubovat anténu a připojit zdroj – budete potřebovat volnou zásuvku vedle TV.

Připojte přijímač k televizoru pomocí kabelu HDMI. Není v krabici s opakovačem, vezměte si drát z jiných zařízení nebo si ho kupte.

Zapněte počítač a jako zdroj signálu na televizoru vyberte HDMI. Poté opakovač okamžitě začne přenášet obraz a zvuk – nebudete muset nic konfigurovat ani instalovat ovladače ve Windows.

Ve výchozím nastavení ve Windows bude televizor fungovat jako druhý displej – mezi ním a obrazovkou monitoru lze přesouvat okna programů a her. V nastavení vašeho počítače je také funkce „Duplikovat obrazovky“, takže na monitoru nebo TV se zobrazí stejný obrázek.

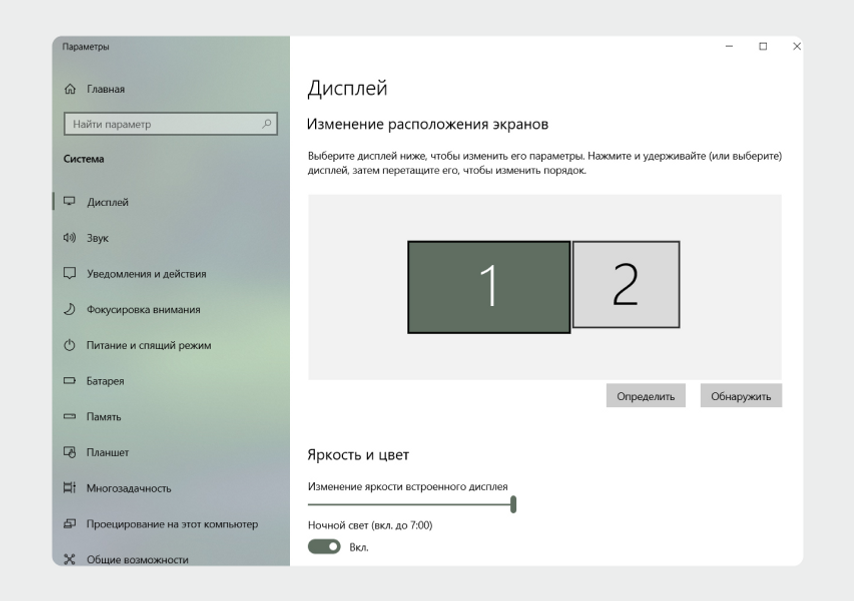

V nastavení Windows můžete změnit umístění druhého displeje – ovlivňuje to, kterým směrem musíte posunout kurzor, aby se zobrazil na obrazovce televizoru

Opakovač je dodáván se dvěma IR senzory: přijímačem a vysílačem. Jeden z nich je připojen k přijímači HDMI opakovače a druhý k vysílači HDMI. Senzory jsou užitečné například pro ovládání CD nebo DVD přehrávače (pokud jej ještě používáte) z jiné místnosti pomocí dálkového ovladače.

Řekněme, že máte v obývacím pokoji CD nebo DVD přehrávač a šli jste do ložnice se převléknout. Pomocí dálkového ovládání můžete svým hostům zahrát Rolničky, aby se bez vás nenudili. Komfortní.
