Připojení varné desky k elektrické síti

Plánujete modernizaci vašich kuchyňských spotřebičů nebo instalaci klimatizace? Prvním krokem k úspěšné instalaci je výběr správného kabelu. V tomto článku se podíváme na to, které kabely jsou vhodné pro připojení varných desek, trouby a klimatizací, aby byla zajištěna bezpečnost a účinnost vašich domácích spotřebičů.

Pro spolehlivý a bezpečný provoz vašich domácích spotřebičů, jako je varná deska, trouba nebo klimatizace, je nesmírně důležité zvolit vhodný typ kabelu. Nejlepší volbou by byl měděný jednožilový kabel. Skládá se z jediného pevného měděného jádra, které zajišťuje jeho pevnost a odolnost. Na rozdíl od vícežilových kabelů si jednožilové kabely lépe zachovávají svůj tvar a jsou méně náchylné k poškození během instalace, což je důležité pro stacionární instalace, kde se kabel nebude často ohýbat nebo pohybovat.

Základní požadavky

Počet vodičů v kabelu závisí na typu připojení vašeho zařízení:

1. Jednofázové připojení (220 V). Pro tento typ připojení je vyžadován kabel se třemi žilami:

Fáze – přenáší elektřinu ze zdroje do zařízení.

Nula – poskytuje aktuální návratnost.

Uzemnění – nezbytné pro bezpečnost, chrání před možným úrazem elektrickým proudem v případě poruchy.

2. Třífázové připojení. Tato možnost se častěji používá u výkonnějších zařízení a vyžaduje kabel s pěti jádry:

Tři fáze – poskytují rovnoměrnější a výkonnější napájení.

Nula – slouží ke stabilizaci systému a zpětnému proudu.

Země je ochranný vodič, který zabraňuje úrazu elektrickým proudem.

Použití pevného měděného kabelu se správným počtem žil zajistí nejen účinnost vašeho zařízení, ale také jeho bezpečnost. Instalace takového kabelu musí být provedena v souladu se všemi normami a požadavky elektrické bezpečnosti.

Optimální připojení varné desky: výběr kabelu podle výkonu

Připojení varné desky vyžaduje zvláštní pozornost výběru kabelu, protože nesprávná volba může vést k přehřátí kabeláže a dokonce i požáru. Varné desky jsou výkonná zařízení a pro zajištění bezpečnosti a spolehlivosti musí být připojeny ke kabelu s dostatečnou tloušťkou.

Výběr kabelu podle napájení

Podle SP 31-110-2003 se pro výkonná zařízení doporučuje použít kabel s minimálním průřezem žil 6 mm². To však může být drahé a ne vždy praktické kvůli velkému průměru kabelu. Při výběru kabelu je důležité zvážit výkon konkrétního modelu varné desky. Zde jsou doporučení pro průřez kabelu v závislosti na výkonu panelu:

• Až 3,5 kW. Použijte kabel o průřezu 3*2,5 mm². Tato možnost je vhodná pro většinu standardních varných desek s relativně nízkým výkonem.
• Od 3,5 do 5,5 kW. Doporučuje se kabel o průřezu 3*4 mm². Tento kabel zajišťuje bezpečný provoz středně výkonných zařízení bez rizika přehřátí.
• Od 5,5 do 7,2 kW. Je nutné použít kabel o průřezu 3*6 mm². To zajistí dostatečnou tloušťku jádra pro zařízení s vysokým výkonem a minimalizuje riziko požáru.
• Od 7,2 kW do 8,8 kW. Pro velmi výkonná zařízení budete potřebovat kabel o průřezu 3 * 10 mm², který vydrží velké zatížení bez přehřátí.

Důležité body během instalace

Kabel musí být položen přímo z elektrického panelu k varné desce bez použití mezizásuvek nebo připojení jiného zařízení na stejnou linku. To zajistí stabilní a bezpečné napájení. Měli byste se také ujistit, že kabel je bezpečně upevněn a během provozu nepodléhá mechanickému poškození.

Připojení varné desky s třífázovým napájením

Při připojení třífázové varné desky můžete použít pětižilový kabel s průřezem každé žíly 2,5 mm². To zajišťuje rovnoměrnější rozložení elektrické zátěže a snižuje riziko přehřátí, což je důležité zejména u zařízení s vysokým výkonem, jako jsou sporáky.

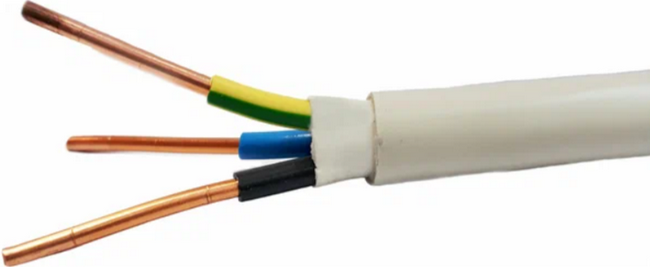

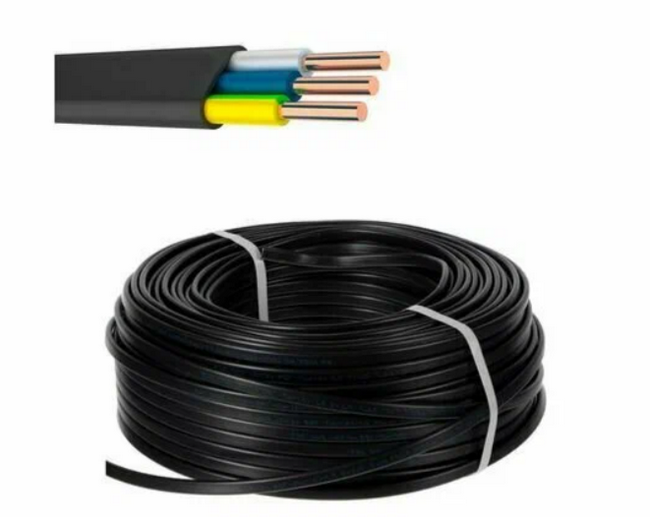

Pro třífázové systémy jsou dva nejvhodnější typy kabelů VVGng-Ls a NYM. Oba tyto typy kabelů mají samozhášecí izolaci, která zvyšuje bezpečnost použití v případě požáru. Kabely VVGng-Ls a NYM jsou vyráběny tak, aby průřez žil přesně odpovídal deklarovaným charakteristikám, na rozdíl od kabelů PUNP, kde jsou povoleny odchylky v průřezu žil až do 30 %, což může ovlivnit bezpečnost a účinnost systému.

Použití pětižilového kabelu umožňuje připojit k varné desce tři fáze, nulový vodič a zem. To nejen zvyšuje bezpečnost instalace, ale také poskytuje stabilnější napájení zařízení. Kabel o průřezu 2,5 mm² s třífázovým napájením odolá zátěži a zajišťuje efektivní a bezpečný provoz varné desky.

Připojení trouby: výběr kabelu a způsoby instalace

Trouby se svým průměrným výkonem 2,5 až 3,5 kW se zdají být méně náročné na průřez kabelů ve srovnání s varnými deskami. Je však velmi důležité dodržovat doporučení výrobce pro připojení, aby byla zajištěna bezpečnost a spolehlivost zařízení.

Výběr kabelu

Nejvhodnější kabel pro připojení trouby je VVGng-Ls 3*2,5 mm². Tento kabel má tři žíly: fázi, nulu a zem a je vhodný pro většinu standardních modelů pecí. Díky nehořlavé izolaci poskytuje kabel VVGng-Ls dodatečnou bezpečnost v případě vysokých teplot nebo zkratů.

Způsoby připojení

1. Přímé připojení k rozvaděči. Položení kabelu přímo z elektrického panelu k troubě poskytuje nejspolehlivější a nejbezpečnější připojení. Tato metoda znamená, že neexistují žádné mezizásuvky, což minimalizuje potenciální místa selhání a snižuje riziko přehřátí.
2. Připojení přes zásuvku. Pokud dáváte přednost flexibilnější variantě, můžete použít zásuvku 16A Je důležité zajistit, aby zásuvka zvládla maximální výkon trouby a byla správně nainstalována. Tato metoda usnadňuje odpojení trouby v případě potřeby, například při údržbě nebo opravách.

Při pokládání kabelu dbejte na to, aby nepřišel do kontaktu s ostrými hranami nebo pohyblivými částmi nábytku a byl chráněn před mechanickým poškozením. Je také důležité, aby byl kabel zajištěn a neumožňoval volné zavěšení nebo napětí. Pokud je trouba instalována v blízkosti jiných výkonných spotřebičů, vyplatí se zkontrolovat celkové zatížení linky, aby nedošlo k přetížení.

Výběr kabelu pro elektrický kotel

Připojení elektrického kotle vyžaduje zvláštní pozornost při výběru napájecího kabelu, protože správný výběr nejen zajistí spolehlivý provoz zařízení, ale také zaručí bezpečnost při používání. Je důležité zvážit nejen výkon kotle, ale také požadavky na elektrickou bezpečnost. Níže uvádíme tabulku, která vám pomůže určit požadovaný průřez kabelu a typ ochrany pro různé výkonové řady elektrokotlů.

Výkonový rozsah kotle	Kabelová sekce	Typ kabelu	Jistič
Až 4 kW	1,5-2,5 mm²	VVGng-Ls nebo NYM	16-25 A
4 kW – 8 kW	2,5-4 mm²	VVGng-Ls nebo NYM	25-32 A
Více než 8 kW	Minimálně 4 mm²	VVGng-Ls 42,5 mm² nebo NYM 42,5 mm²	32 A a vyšší

Další pokyny:

• Pokládání kabelů – kabel by měl být položen od elektrického panelu k místu instalace kotle, aby se zabránilo kontaktu s hořlavými materiály a zdroji tepla.
• Použití stroje – je nutné nainstalovat jistič příslušného výkonu, aby nedocházelo k přetížení a zkratům.

Tato tabulka vám pomůže vybrat vhodný kabel a vhodné komponenty pro bezpečné a spolehlivé připojení vašeho elektrokotle.

Výběr správného kabelu pro připojení klimatizace

Připojení klimatizace k elektrické síti vyžaduje pečlivý přístup a dodržování určitých pravidel. Pro většinu domácích klimatizací, jejichž výkon nepřesahuje 3 kW, je vhodné standardní připojení do domácí zásuvky. Je důležité si uvědomit, že klimatizace musí být připojena k samostatné zásuvce, aby nedošlo k přetížení a možnému poškození dalších připojených zařízení.

Pro klimatizaci s výkonem do 3 kW, jako je model Electrolux EACS-09HG2/N3, je ideální třížilový měděný kabel o průřezu 1,5 mm². Takový kabel poskytne spolehlivé a bezpečné spojení s přihlédnutím k současným normám spotřeby a nezbytné marginalitě, aby se zabránilo nadměrnému zahřívání drátu. Tato volba vám umožňuje s jistotou provozovat klimatizaci, aniž byste riskovali elektrickou síť doma.

Použití kabelu s takovým průřezem zajišťuje, že i při maximálním zatížení klimatizace bude elektroinstalace fungovat stabilně a bezpečně. Kromě toho se doporučuje pro dodatečnou bezpečnost instalovat jistič, který zabrání případným nouzovým situacím v důsledku zkratů nebo napěťových rázů v síti.

Elektricky poháněné varné desky (indukční, sklokeramické a spirálové) s jistotou vstoupily do každodenního života moderních lidí. Oblíbenost tohoto kuchyňského vybavení je dána jeho univerzálností, snadným nastavením a ovládáním, moderním designem a účelností. Nákup elektrické varné desky není levným potěšením, takže mnoho spotřebitelů, kteří chtějí ušetřit na službách specialisty, si varnou desku nainstalují sami. Hlavní věcí v tomto procesu je dodržování určitých pravidel, o kterých budeme diskutovat níže.

V současné době jsou spotřebiteli nejčastěji pronajímány vícepodlažní budovy s byty ekonomické úrovně bez připojení k hlavní plynárenské síti. Tato možnost výrazně snižuje náklady na nemovitost a zvyšuje bezpečnost bydlení. Plynové sporáky se v tomto případě nepoužívají. Místo toho jsou instalovány elektrické sporáky, panely a trouby. Tento typ zařízení se také používá na předměstských nemovitostech umístěných v místech, kde nejsou plynovody, a použití zemního plynu v lahvích je obtížné a ekonomicky neefektivní.

Za všech výše uvedených podmínek se do kuchyní bytů, domů a chat instalují elektrospotřebiče na vaření, dušení a smažení jídel. Pro tyto účely existují pouze dvě možnosti vybavení: k elektrické síti můžete připojit plnohodnotný elektrický sporák s troubou, ale většina spotřebitelů dává přednost samostatné instalaci varných desek a trouby. Tento článek je věnován instalaci a připojení jakéhokoli typu varné desky, a to jak jednoduchých s odporovými topnými tělesy, tak indukčních panelů.

Instalace varné desky

Instalace elektrické varné desky se provádí v souladu s obecnými požadavky, bez ohledu na typ topného tělesa, pomocí vysokofrekvenčního indukčního pole nebo ohřevu kvůli odporu vůči elektrickému proudu. Z hlediska vnějšího provedení se tyto typy spotřebičů prakticky neliší, proto se k jejich instalaci do kuchyně používají stejné nástroje a spotřební materiál. Pokud mluvíme o elektrických panelech jakéhokoli druhu, budou všechny zabudovány do nábytku. Ty spotřebiče, které jsou umístěny na povrchu nábytku, se nazývají elektrické sporáky bez trouby. Nebudeme uvažovat o procesu jejich instalace.

Jak správně nainstalovat varnou desku? Tato otázka vyvstává, pokud dodavatelé nábytku nevyřízli montážní otvor na kuchyňské desce. Pokud se rozhodnete provést tuto operaci sami, budete potřebovat následující nástroje: elektrická skládačka, vrtačka, vrtáky do dřeva, pravítko a tužka, stejně jako šroubovák a kleště. Níže je uveden algoritmus krok za krokem pro provádění prací na instalaci vestavěné varné desky.

1. Stanovení velikostí. V první fázi určíme rozměry otvoru, do kterého musí být zařízení zabudováno. Tyto informace jsou uvedeny v návodu k obsluze zařízení. Pokud chybí, je nutné pečlivě změřit sedlo zařízení. K celkovým rozměrům je nutné přidat 5 mm, aby byla zajištěna optimální vůle.
2. Označení otvoru. K provedení této operace budete potřebovat dlouhé pravítko, čtverec a tužku. Instalační otvor by neměl být umístěn blíže než 50 mm od okrajů stolu. V opačném případě může dojít ke zborcení tenčích oblastí desky stolu, zejména pokud je vyrobena z nekvalitní dřevotřísky. Tím jsou přípravné práce ukončeny.
3. Vrtání otvorů. V rozích výsledného obdélníku je nutné vyvrtat čtyři průchozí technologické otvory, aniž byste překročili vyznačený obrys. Operace by měla být provedena vrtákem do dřeva o průměru 8–10 mm. Je nutné vrtat přísně kolmo k povrchu stolu a bezpečně držet vrták ve svislé poloze.
4. Vyříznutí otvoru. Do jednoho z otvorů vložíme čepel elektrické přímočaré pily s jemnými zuby a provedeme řez na desce stolu podle značek, přičemž nástroj pevně přitlačíme k povrchu stolu. Podobným způsobem seřízneme desku stolu podél celého vyznačeného obrysu. Po dokončení práce zkontrolujeme, zda rozměry montážního výklenku odpovídají sedáku elektrické varné desky.
5. Ukončení zpracování. Konce montážního otvoru musí být chráněny před působením vody. K tomu můžete použít speciální tmel nebo jakýkoli jiný materiál, který může chránit dřevěnou základnu pracovní desky před negativními účinky vlhkosti. Tmel obsažený v sadě varné desky je nalepen na okraje montážního otvoru.
6. Poslední fáze. V závěrečné fázi instalace varné desky opatrně umístěte zařízení do instalačního otvoru. Před touto operací můžete na oblast pracovní desky, která bude pokryta okraji panelu, nanést vrstvu silikonového tmelu. Spotřebič musí těsně přiléhat k povrchu pracovní desky s minimální mezerou. Panel upevňujeme k desce stolu pomocí standardních upevňovacích spon.

V tomto okamžiku je instalace indukční varné desky nebo jiného typu povrchu považována za dokončenou. Stačí zkontrolovat, zda je zařízení bezpečně připevněno k desce stolu, a můžete přejít k dalšímu kroku. Popsali jsme, jak varnou desku nainstalovat, nyní popíšeme proces připojení k elektrické síti. Tyto kapitoly článku lze považovat za vodítko pro ty, kteří plánují samostatné připojení elektrické varné desky k napájení. Pojďme tedy začít! Další část našeho příběhu bude věnována schématu připojení varné desky.

Schéma elektrického zapojení varné desky

Výkon indukčních a běžných elektrických varných desek je téměř stejný pro zařízení se stejnými technickými vlastnostmi. Proto schéma elektrického připojení pro jakýkoli typ varné desky nemá žádné zásadní rozdíly. V moderních bytech a domech, kde je elektrické vedení již navrženo tak, aby vydrželo velké zatížení, stačí nainstalovat elektrickou zásuvku připojenou k síti přes spojovací krabici a připojit zástrčku k napájecímu vodiči panelu. Vše! Zařízení je připraveno k použití, ale existují určité nuance!

Faktem je, že napájecí kabel elektrické varné desky může mít tři nebo čtyři vodiče a vnitřní vedení je vždy tři vodiče (pokud má zemnící vodič). V tomto případě byste měli oba fázové vodiče napájecího kabelu panelu stočit k sobě (nejčastěji je izolace těchto vodičů černá a hnědá). V důsledku toho získáme tři vodiče pro připojení varné desky k síti. Na obrázku je schéma zapojení napájecího kabelu varné desky se zástrčkou pro jednofázové elektrické vedení.

Takto se připojuje elektrická nebo indukční varná deska na nemovitostech, kde je moderní výkonné elektrické vedení se třemi vodiči: fázový, nulový a zemní. Ve starých domech, bytech a chatách elektroinstalace nejčastěji nesplňuje moderní požadavky na elektrickou a elektrickou bezpečnost. V tomto případě budete muset nainstalovat samostatné napájecí vedení pro připojení varné desky a také nainstalovat další automatický jistič a RCD do rozvodného panelu. Schéma zapojení pro tuto možnost je znázorněno na následujícím obrázku.

Většinu modelů varných desek lze připojit k jednofázovým i třífázovým napájecím sítím. Na rozdíl od třífázových elektromotorů není pro provoz panelů potřeba fázový posun sinusovky o 120º. Pro správné připojení zařízení k jakékoli AC síti stačí nainstalovat nebo odstranit speciální propojky ve svorkovnici zařízení. Dále se podrobně podíváme na to, jak připojit varnou desku k elektrické síti.

Proces připojení elektrické varné plochy

Pokud se spotřebitel rozhodne připojit složité a výkonné domácí spotřebiče k napájecí síti vlastními rukama, musí mít základní znalosti v oblasti elektroinstalačních prací. V opačném případě, abyste se vyhnuli negativním důsledkům, měli byste pozvat odborníka. Proto nebudeme popisovat, jaké nástroje je třeba použít při připojení elektrické varné desky a poskytneme podrobné pokyny pro instalační práce. Budeme také předpokládat, že napájecí kabel s uzemněním byl již položen na místo instalace zařízení. Pojďme tedy začít! Začněme instalací elektrické zásuvky.

Napájecí zásuvka

Výběr a instalace elektrické zásuvky a zástrčky je nejdůležitější součástí celého procesu připojování výkonných domácích spotřebičů. Zástrčka musí vydržet maximální možnou spotřebu proudu. Na designu a dalších vlastnostech zásuvky a zástrčky nezáleží. U jednofázové sítě má zásuvka a zástrčka tři kontakty a u třífázové sítě pět. Následující obrázek ukazuje oba typy zástrčkových připojení pro připojení výkonných domácích spotřebičů.

Instalace elektrické zásuvky a zástrčky se provádí podle obecných pravidel pro elektroinstalační práce. Hlavní věc je dodržovat polaritu připojení a nezaměňovat fáze s nulovými vodiči a uzemněním. Pokud si nejste jisti, který z vodičů je fázový a který nulový a zemní, musíte použít indikační šroubovák nebo multimetr. Po instalaci elektrické zásuvky a připojení kabelu varné desky k zástrčce je nutné provést určité manipulace ve svorkovnici zařízení. To je předmětem další části článku.

Připojovací svorky

U různých modelů varných desek mohou mít svorkovnice různé konstrukce, ale všechny jsou nutně vybaveny kontakty pro připojení následujících vodičů napájecího kabelu.

1. Fázové svorky pro připojení napájení L1, L2 a L3.
2. Kontakt pro připojení pracovního nulového vodiče N.
3. Svorka pro připojení ochranného uzemnění PE.

Jak bylo uvedeno výše, pro připojení panelů k jednofázové síti je nutné nainstalovat speciální propojky na fázové kontakty. U dvoufázové sítě je instalován jeden jumper. Dva nulové vodiče jsou pro jakékoli připojení přemostěny. Níže uvedený obrázek ukazuje schéma instalace propojek pro všechny typy elektrických sítí.

Nejčastěji jsou propojky součástí dodávky varných desek. Je důležité je správně nainstalovat a nezaměnit kontakty. V opačném případě může dojít ke zkratu nebo panel jednoduše nebude fungovat. Spodní fotografie ukazuje nejběžnější možnost připojení uvnitř svorkovnice varné desky pro jednofázové elektrické vedení.

Před provedením manipulace s připojovacími svorkami zařízení byste si měli prostudovat pokyny pro připojení zakoupeného zařízení. Tělo většiny modelů varných desek obsahuje také podrobné schéma zapojení, typ svorek a umístění propojek pro různé možnosti připojení. To vám umožní vyhnout se základním chybám při spojování panelů, o kterých budeme diskutovat níže.

Typické chyby v připojení varných desek

Často se po připojení porouchá indukční a konvenční varné desky. V tomto případě byste neměli hřešit na nekvalitní instalaci. Důvody nestabilního provozu mohou být instalovány programy dětské ochrany, vlhkost na senzorech a mnoho dalších problémů spojených s mikroprocesorovým řídicím systémem a softwarem. Před použitím připojené elektrické varné desky byste si proto měli pečlivě prostudovat technickou dokumentaci. Existují však také běžné chyby instalace, které jsou uvedeny níže.

1. Použití obyčejné eurozásuvky, která vydrží proud maximálně 16 A. U panelů s výkonem nad 3.5 kW je to naprosto nepřijatelné.
2. Připojení výkonného zařízení bez diferenciálního jističe a proudového chrániče přes jednoduchý jistič s tepelným odpojováním kontaktů.
3. Připojení přes společnou rozvodnou skříň v místech se starými nízkopříkonovými elektroinstalacemi bez zemnícího vodiče.
4. Chyba při instalaci propojek ve svorkovnici panelu, která může vést k fázovému spojení s nulou nebo zemí.

Všechny tyto chyby jsou velmi nebezpečné! Mohou vést nejen k poruše drahé elektrické varné desky, ale také k požáru se všemi z toho plynoucími následky.

Závěrečná část

Jak vidíte, na připojení elektrické varné desky k napájecím sítím sami není nic složitého. S minimálními znalostmi v oblasti elektroinstalačních prací a potřebnými nástroji je každý majitel zařízení schopen tento úkol zvládnout. Položení samostatného elektrického vedení pro zařízení a instalace zařízení do rozvodného panelu bude samozřejmě vyžadovat vyšší kvalifikaci, ale v nových domech to nebude nutné. Ve starších objektech bude nutné položit samostatné vedení nebo změnit celé vnitřní rozvody.
