Shank – část vrtačky nebo šneku, upnutá ve sklíčidle vrtačky, obráběcího stroje nebo stavebního kladiva, podlouhlý výstupek na konci čepele, který slouží k uchycení rukojeti.

Typy stopek [upravit | upravit kód]

Čtyřhranné stopky [ upravit | upravit kód]

Čtyřhranná stopka rotačního vrtáku

Tento typ stopky je v praxi od roku 1850. Zpočátku se stopka ve tvaru komolého čtyřbokého jehlanu jednoduše vložila do odpovídajícím způsobem tvarovaného otvoru ve vřetenu vrtáku a zajistila se šroubem. Pak se objevily různé druhy nábojů, uzpůsobené pro upnutí takových stopek. Vrtáky s takovými stopkami byly široce používány pro rotátory.

Moderní tříčelisťová sklíčidla, instalovaná na většinu vyráběných vrtaček, nedokážou takový vrták spolehlivě upnout a neumí jej vycentrovat. Výhodou tohoto typu stopek je snadná výroba kováním a odolnost proti kroucení.

Válcové stopky [ upravit | upravit kód]

Vrták s přímou stopkou

V současnosti nejrozšířenější typ stopek vrtáků. Průměr stopky zpravidla odpovídá průměru vrtáku, v některých případech je však stopka silnější než vrták (pro spolehlivější fixaci vrtáků malého průměru) nebo tenčí než vrták (u vrtáků větších průměrů, které musí upnout do standardního čelisťového sklíčidla). Nevýhodou tohoto typu vrtáku je nemožnost přenosu poměrně velkého krouticího momentu v důsledku prokluzu stopky, na druhou stranu se však jedná o jakousi ochranu nástroje při zasekávání vrtáku v pracovním materiálu.

Šestihranné (šestihranné, šestihranné) stopky [upravit | upravit kód]

Tento článek potřebuje zkontrolujte neutralitu.
Na diskusní stránce mít být detaily.

Rýčový vrták s šestihranná stopka с široká drážka pro upevnění pružiny podle ISO 1173 E6.3.

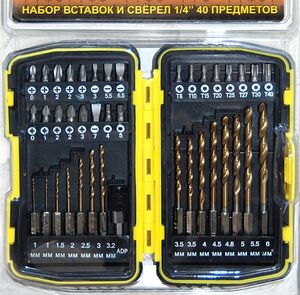

Sada šroubovacích bitů a vrtáků do kovu se šestihrannou stopkou

Bity se stopkou HEX 1/4″ (levá) a HEX 4/25″ (pravá).

Stopka takového vrtáku umožňuje díky odolnosti proti otáčení přenos vysokých krouticích momentů. V některých případech jej lze upnout buď tříčelisťovým sklíčidlem, nebo zasunout do držáku pro vložky šroubováku (urychlí to výměnu vrtáku). Existují dva typy šestihranných stopek.

Nejběžnější šestihranná stopka. Pro spolehlivé upevnění v držáku musí takové stopky odpovídat geometrii správného vnějšího šestihranu vložkového šroubováku a musí být vybaveny široká drážka pro upevnění pružiny podle ISO 1173 E6.3 nebo drážka pro upevnění pružiny podle ISO 1173 C6.3. V tomto případě lze takové vrtačky použít při práci s akumulátorovými šroubováky, šroubováky a dalšími specializovanými nástroji, které nemají čelisťové sklíčidlo. Se stopkou tohoto typu (i když nemusí nutně odpovídat velikosti 1/4 palce) se vyrábějí nejen spirálové vrtáky, ale i pérové ​​vrtáky, Forstnerovy vrtáky atd.

Hadovitý vrták se šestihrannou stopkou

Společnosti Festool a Protool vyrábějí vrtáky se šestihrannou stopkou speciální odrůdy – podobné geometrickými rozměry, ale s mírně zaoblenými hranami (vrtáky Centrotec). Tuto vrtačku lze vložit buď do držáku Centrotec nebo běžného držáku, ale běžné vrtáky se do držáku Centrotec nevejdou. Použití vrtáků Centrotec snižuje společnou nevýhodu vrtáků se šestihrannou stopkou – menší přesnost při použití 1/4″ držáku spíše než čelisťového sklíčidla.

Stopky 4/25 palce nebo 4 milimetry se používají ve šroubovacích bitech pro přesné práce, zejména opravy elektronických zařízení.

SDS stopky [upravit | upravit kód]

Stopky SDS (německy Steck – Dreh – Sitzt – „vložit“, „otočit“ a „vrták je pevný“, v anglicky mluvících zemích znamená Special Direct System – „speciální vodicí systém“) byly vyvinuty společností Bosch pro rychlou výměnu vrtáků v stavební příklepové vrtačky. Existuje pět druhů takových stopek [1] [2]:

Stopka o průměru 10 mm se dvěma otevřenými drážkami (pro vodící klíny), která se vkládá 40 mm do sklíčidla příklepové vrtačky. Tato stopka je 100% kompatibilní se stopkou SDS-plus.

V sekci nedostatek odkazů na zdroje (viz doporučení pro vyhledávání).

Informace musí být ověřitelné, jinak mohou být smazány. Článek můžete upravit přidáním odkazů na autoritativní zdroje ve formě poznámek pod čarou. (11. ledna 2017)

Nejběžnější typ stopky o průměru 10 mm, která se vkládá 40 mm do sklíčidla příklepové vrtačky. Má čtyři drážky (dvě otevřené pro vodící klíny a dvě uzavřené pro fixaci pomocí aretačních kuliček). Kontaktní plocha klínů je 75 mm2. Vrtáky s takovou stopkou se používají na příklepové vrtačky lehké konstrukce, minimální délka vrtáků s takovou stopkou je cca 110 mm a maximální 1000 mm. Průměr vrtáku je obvykle od 4 do 32 mm (nejčastější průměry jsou 6, 8, 10 a 12 mm). Normu zavedl Bosch v roce 1977 [3] [4] (podle jiných zdrojů [5] – v roce 1975). Již v roce 1998 bylo prodáno více než 10 milionů příklepových vrtaček tohoto standardu [4]. SDS top Méně běžný typ stopky pro středně velké příklepové vrtačky. K dispozici jsou dva uzavřené a dva otevřené sloty. Průměr stopky je 14 mm, do sklíčidla je zasunut o 70 mm, kontaktní plocha klínů je 212 mm 2. Průměr vrtáku bývá od 4 do 32 mm. Zavedena společností Bosch v roce 1999 [6] k vyřešení problému selhání stopek SDS-plus při vrtání otvorů nad 16 mm. Pro obsluhu vrtaček SDS-top se používají příklepové vrtačky třídy čtyř kilogramů s výměnným sklíčidlem (sklíčidlo SDS-plus je nahrazeno sklíčidlem SDS-top). SDS-max Druhý nejrozšířenější typ stopky, určený pro vrtáky o velkém průměru (obvykle více než 20 mm) používané u těžkých příklepových vrtaček. Průměr stopky je 18 mm, kontaktní plocha klínů 389 mm 2, tři otevřené a dvě uzavřené drážky, stopka je zasunuta do sklíčidla na 90 mm. Normu představila veřejnosti společnost Bosch v Kolíně nad Rýnem v roce 1989 [7] a začala se uplatňovat v roce 1990 [3] [4]. SDS-Quick Typ stopky vrtáku představený společností Bosch v roce 2008, místo drážek jsou použity výstupky. Tento držák stopky pojme také bity a vrtáky s 1/4″ šestihrannou stopkou. Na začátku roku 2010 se používá pouze pro vrtací kladivo Bosch Uneo. V prodeji jsou vrtáky o průměru od 4 do 10 mm. SDS-hex Používá se pouze pro krumpáče a dláta ve sbíječkách, zatímco jiné SDS lze použít i pro vrtačky.

Drážkované stopky [ upravit | upravit kód]

spline Funkční analog SDS-Max, běžný v Severní Americe.

Trojúhelníkové stopky [ upravit | upravit kód]

Vrtáky s tímto typem stopky lze upínat do standardních tříčelisťových sklíčidel a mají výhodu v tom, že jsou schopny přenášet vysoké krouticí momenty díky odolnosti proti otáčení.

Vrtáky s kuželovou stopkou (včetně Morse kužele) [editovat | upravit kód]

Vrtáky s Morse kuželovou stopkou od 13,5 mm do 30 mm. (Morse se zužuje z č. 1 na č. 3)
Používá se hlavně v průmyslových ručních nástrojích a obráběcích strojích.

Poznámky [upravit | upravit kód]

1. ↑↑SDS-Rychlý systém vrtáků(nedostupný odkaz)
2. ↑ 12↑ 12375 let Hammer Technology BOSCH
3. ↑1975 — Svět vítá nový vrtací systém(nespecifikováno) . Datum přístupu: 16. března 2010.Archivováno od ↑1999 — SDS-top vyplňuje mezeru v systému(nespecifikováno) . Datum přístupu: 16. března 2010.Archivováno od ↑1989 — Nový standardní bajonetový montážní systém pro velké vrtáky(nespecifikováno) . Datum přístupu: 16. března 2010.Archivováno z literatury [upravit | upravit kód]

Odkazy [upravit | upravit kód]
