Opěrné zdi v krajinném designu na místě: fotografie a instalace konstrukcí z betonu, kamene a gabionů

Pro někoho jsou gabiony něco nepochopitelného a nepřeložitelného, ​​specifický konstrukční materiál. Pro ostatní je to výborný a moderní způsob, jak „zkrotit“ terén, nebo třeba ozdobit zahradu a zároveň ušetřit. Gabiony lze vyrobit a nainstalovat bez pomoci specialistů, ale jednoduše zakoupením všeho, co k dané práci potřebujete. A to s pomocí silných asistentů!

Co jsou gabiony

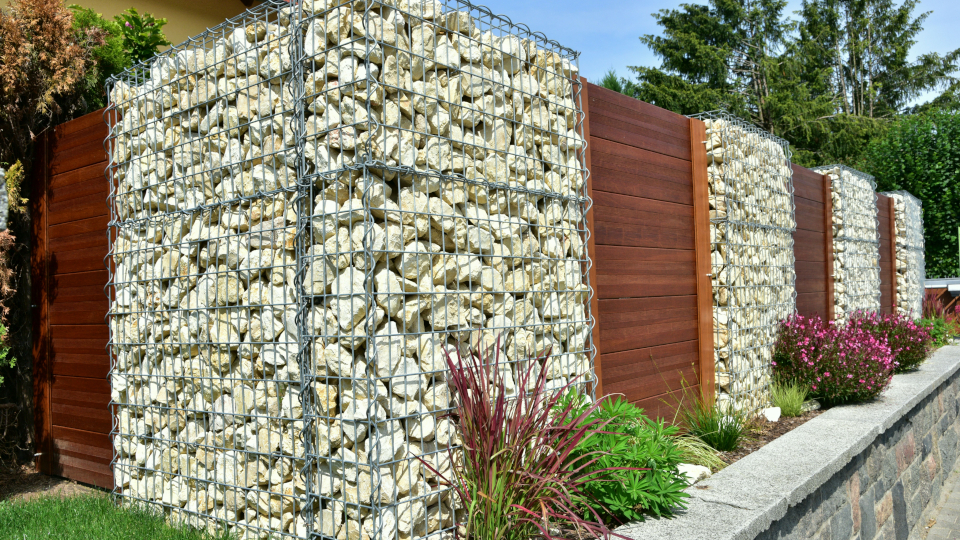

Gabiony jsou podle definice krabice (nádoby) vyrobené z kovové sítě vyplněné kamenem nebo jiným materiálem. Pomocí gabionových konstrukcí zpevňují břehy, chrání svahy před sesuvem a chrání mosty před vodními živly a řeší další závažné problémy (1). Slovo „gabion“ je francouzské, odvozené z italského gabbione, což znamená „velká klec“.

Zajímavé je, že první gabiony byly vyrobeny z. pružných tyčí, a to stejnou technologií, jakou se dnes pletou koše. A stejné ptačí klece, alespoň takové, jaké se vyráběly dříve. Odtud pochází název. V dávných dobách se jako výplň používala půda, která byla po ruce: země, hlína, písek, kameny. S tím vším byly těsně zabaleny nádoby ve formě krabic, které byly často vyrobeny ve formě válců, bez dna.

První gabiony byly široce používány ve vojenských záležitostech. Opevnění z nich bylo chráněno před kulkami a granáty. Zároveň začali zpevňovat silniční náspy, hráze, mosty a podobně pomocí „kamenných klecí“.

Užitečné informace o gabionech

Moderní gabiony již nepřipomínají proutěné „koše“. A materiály se změnily a tvar „krabic“ se velmi liší. Než se tedy rozhodnete, kde a jak přesně použít gabiony na místě, musíte si teoreticky prostudovat typy gabionových struktur.

Gabionový typ	Aplikace
Box a Jumbo. Výška 0,5 – 1 m, délka od 2 m, šířka 1 – 2 m Jeden z čel může být nakloněný, na úkor ostatních, lichoběžníkový. Jumbo gabiony až 6 m dlouhé, masivnější než běžné skříňové gabiony	Stavba opěrných zdí, stavba základů, schůdků, plotů, lavinová ochrana
Matrace Reno, neboli matrace-matrace gabiony. Tyto ploché gabiony s výškou 0,17 m opravdu připomínají matrace	Zpevňování svahů, svahů, koryt kanálů. Tyto gabiony dokonale kopírují konfiguraci terénu téměř jakékoli složitosti
Válcový	Podpěry pod drobné stavby, mosty. Často se používá při výzdobě zahrad a parků
Na základě síťových struktur. Formy jsou jednoduché, primárně krabicové gabiony a typ matrace-matrace	Používá se pro ochranu břehů, silniční práce, ochranu svahů před erozí
Na základě ocelových konstrukcí. Tvary mohou být tradiční i nestandardní, například koule, pyramida, lidská nebo zvířecí postava	Prezentovatelný vzhled. Oplocení, stejně jako dekorativní terénní úpravy

Pokyny krok za krokem pro stavbu gabionů z pletiva vlastníma rukama

Přibližný algoritmus pro sestavení gabionových konstrukcí je pravděpodobně jasný od samého začátku. Gabiony se prodávají jako stavebnice v demontu. Jsou přepravovány ve svazcích na místo montáže a instalace. Rozpočtovější možností je nezávislá výroba dílů pro gabiony ze zakoupené role speciální sítě.

Co dalšího je potřeba kromě síťových dílů určitých velikostí? Propojte je drátem. Inertní materiály (suť apod.), které je možné tam zakoupit nebo objednat samostatně.

A pak se vše zdá jednoduché. Připojte spodní a boční části do nádoby, naplňte ji nahoru kameny atd. Existují však nuance, které by neměly být zanedbány.

Koupit

Prvním krokem je rozhodnutí o typu potřebných gabionů a jejich množství. Možná nebudete potřebovat pouze jeden model síťových krabic, ale několik. Řekněme „matrace“ pro modelování základny opěrné zdi a „krabice“ pro stavbu samotné zdi. Někdy nestačí pořídit si pletivové rámy. Například pro velké gabiony ve tvaru krabice budou potřeba vnitřní síťované přepážky (přepážky), aby byla struktura větší tuhost.

Neobejdete se bez drátu pro upevnění pletivových rámů do krabic a pro spojování sousedních „buněk“. Prozíraví majitelé kupují dvojitě kroucený drát, vždy s ochranou proti korozi. Mimochodem, samotné gabiony jsou vyrobeny z krouceného drátěného pletiva s šestihrannými články. Nízkouhlíkový ocelový drát, pozinkovaný nebo s jiným odolným antikorozním povlakem (2). Řetězové pletivo, ze kterého se vyrábí nízkorozpočtové ploty, je, jak se říká, úplně jiný příběh.

Nákup plniva pro gabiony je neméně důležitý. Frakce suťového kamene (doporučuje se používat nejčastěji) nebo jiného materiálu musí být minimálně 1,5x větší než je velikost buněk pletiva nebo svařované konstrukce, jinak vše vypadne. Například při velikostech buněk 60×80 mm je potřeba kámen o rozměrech minimálně 70×100 mm a pro vyplnění gabionů o velikosti buněk 80×100 mm se volí kameny frakce 100×150 mm.

Vezměte prosím na vědomí, že pro stavební práce je nepřípustné používat slabé horniny, včetně těch se změkčujícími vrstvami, stejně jako kameny s trhlinami, nečistotami jako je jíl, mušle atd. (3).

Přípravné práce na místě

Na připravené ploše je třeba odstranit drn, odstranit stavební suť atd. V případě potřeby vymodelovat příkop, poté urovnat a zhutnit půdu. Dále se provádí značení v souladu s plánem. Označují například linii opěrné zdi nebo plotu.

Před dodáním všech stavebních materiálů na místo je také nutné určit místo, kde budou uloženy. Úkolem je nejen nepoškozovat stávající budovy, krajinářské prvky a cenné porosty, ale také kvalifikovaně zorganizovat místo pro práci, nejlépe v bezprostřední blízkosti objektu. Někdy však musíte přidělit volné místo v jiné části webu a dokonce i mimo něj. To znamená, že musíme rozhodnout, jak se vše potřebné dopraví na stavbu. Například na trakaři, který, aby váha kol nepoškozovala trávník, je lepší se pohybovat po provizorně položených prknech.

Stavba opěrné zdi z pletivových gabionů

Po instalaci na místo jsou „klece“ vyplněny kamenem, poté, co se ujistil, že nedochází k žádným deformacím. Před pokládkou můžete položit geotextilii, dornitovat pod konstrukci nebo plochu vyplnit jemným štěrkem s následným zhutněním. Velké „klece“ jsou někdy zevnitř vyztuženy betonovými sloupy nebo výztuží zaraženou do země, která se pak skryje kameny.

Rámy nainstalované a upevněné speciálním drátem musí být před plněním spojeny se sousedními. Před položením kamene se také instaluje provizorní bednění, alespoň zvenčí, aby stěny zůstaly dokonale rovné a „nestaly se pod břichem“ ani ve fázi plnění gabionů.

„Klece“, zejména na přední straně gabionů, se plní kamenem pouze ručně. Práci byste neměli urychlovat tím, že dovnitř jednoduše nasypete dlažební kostky ve velkém. Někdy je pro lepší usazení nutné pečlivé zhutnění vrstvy po vrstvě a vyrovnání s těsným uložením prvků. Je důležité, aby tam nebyly žádné dutiny, velké mezery nebo nevyplněné rohy.

Při úpravě statků se na přední stranu nosných konstrukcí používají pouze krásné kameny. Abyste ale ušetřili, můžete k plnění gabionů použít i velký stavební odpad (cihly, kusy betonu). Jsou položeny podél špatné strany, která nebude vidět. Mimochodem, zadní strana je někdy pokryta filtračním netkaným materiálem, aby se zabránilo vyplavování půdy z přilehlé části zahrady. Písek se nejčastěji používá na tzv. zásyp gabionových konstrukcí. Je zhutněna a prolita vodou pro lepší uložení a identifikaci dutin.

Recenze od zahradníků o gabionech

Gabionové opěrné zdi jsou výbornou alternativou k betonovým konstrukcím. Je to nejen příležitost, jak ušetřit peníze při zvelebování usedlosti, ale i přírodě blízký způsob úpravy zahrady v lese, protože kořeny zachovalých stromů u gabionových zdí méně trpí stagnující vlhkostí a utužením půdy.

Protéká objektem potok? Pokud koryto „prochází“ územím rok od roku nebo voda pravidelně na jaře eroduje břehy během tání sněhu a dešťových bouří, má smysl posílit pobřeží krabicovitými gabiony. Kanál i při maximální hladině vody zůstane ve stejných hranicích vymezených gabiony. Po zpevnění břehu v blízkosti již není tak obtížné uspořádat trvalou rekreační oblast, dokonce i s převisem nad vodou, na základě terasovité podlahy.

Ještě lákavější nápad je hodit most ze břehu na břeh, protože gabiony tento úkol značně usnadňují. Nebo po simulaci expanze kanálu postavte uprostřed proudu ostrov.

S pomocí gabionů si můžete pohrát s některými oblastmi lokality. Nízkou zídkou lze olemovat například parkovací plochu, k ní může přiléhat alpská skluzavka, která ochrání násep s kameny a rostlinami před sesuvem. A velké gabionové stěny mohou být výborným základem pro vertikální zahradničení.

Kromě hornin a sedimentárních hornin jsou malé gabiony plněny cihlami, včetně nekvalitních cihel, dřevěných řezů a dokonce i skleněných lahví. Proč ne, když to splňuje designový koncept konkrétní zahrady?!

Oblíbené otázky a odpovědi

Odpověděla na naše otázky ohledně gabionů agronomka Světlana Michajlová.

Kde koupit a kolik stojí gabiony?

Náklady na gabiony (rám, kameny) ani přibližně neodrážejí konečné náklady. Patří sem náklady na dopravu, náklady na vykládku, mzdové náklady atd. Může být také zapotřebí projekt. A vyslání specialistů na „obtížné“ místo. „Z fotografie“ nebo „ze slov“ není vážné. Jak koupit gabiony od první společnosti, na kterou narazíte, vyhledáním výrazu „levné gabiony“.

Jak využít gabiony v krajinářském designu?

Gabiony se používají k výrobě zahradních laviček (sedadla jsou vyrobena z řeziva), okrasných jezírek a květinových vazeb různých velikostí. Základ pro klenuté konstrukce, základ lehkého altánu, jen dekorace pro fantazijní zahradu – existuje poměrně málo možností pro použití gabionů.

Jakými kameny lze vyplnit gabiony?

Tradičně se používá suť, malé a středně velké balvany, velká drť a oblázky. Druhy charakteristické pro danou oblast jsou hojně využívány, což někdy umožňuje značné úspory. Čím více hran, rohů a výstupků kameny používané pro gabionové konstrukce mají, tím těsněji materiál zapadá do daných tvarů a tím je výsledná struktura pevnější.

zdroje

1. Nejnovější slovník cizích slov a výrazů // Minsk, Moderní spisovatel, 2003 – 976 s.
2. Ocelový drát, drátěné výrobky pro oplocení a pletivo. Část 3. Ocelové drátěné pletivo s šestihrannými články pro stavební účely // Rosstandart
   https://protect.gost.ru/v.aspx?control=8&baseC=6&page=2&month=8&year=2023&search=%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%BB%D0%BE%D0%BA%D0%B0&RegNum=1&DocOnPageCount=15&id=222975&pageK=CBBF75A6-CB50-44F0-A5EE-565A7079CB7C
3. Přírodní kámen pro ochranu mořského pobřeží a oplocení. Technické specifikace // Rosstandart
   https://protect.gost.ru/v.aspx?control=8&baseC=6&page=0&month=6&year=2018&search=%D0%BA%D0%B0%D0%BC%D0%B5%D0%BD%D1%8C&RegNum=1&DocOnPageCount=15&id=232957&pageK=56AAA608-4271-44D6-9424-EB57856954EC

Uspořádání venkovských domů, chat a chalup se neobejde bez potíží. Za jeden z nich lze považovat nerovnosti pozemku a přítomnost svahu na něm. Se zkušenostmi a profesionalitou však můžete zařídit jakékoli území.

Chcete-li zvýraznit plochu terasy, zahrady, zeleninové zahrady nebo altánu na pozemku se svahem, použijte opěrnou zeď. Je umístěn na hranicích nerovných povrchů, aby nedocházelo k sesuvům půdy, sesuvům půdy a odplavování úrodných ploch půdy. Tento design také dokonale doplňuje design celého území.

Na nerovnou plochu můžete umístit terasy s opěrnými zdmi, na kterých plocha zahrady vypadá dobře

Zařízení opěrné zdi

Vytvoření nádvoří není vůbec obtížné, pokud dodržujete určité normy a pravidla, berete v úvahu vlastnosti půdy, používáte vysoce kvalitní materiály a provádíte kreslení. S pomocí moderních technologií a vybavení můžete vytvářet nejrůznější dispozice a realizovat své představy. V prodejně zahradní techniky v Minsku si můžete vyzvednout stavební techniku ​​a zahradní nářadí pro jakýkoli typ práce na staveništi.

Před stavbou opěrné zdi na místě se sklonem potřebujete výkres. Mělo by být nakresleno s přihlédnutím k funkcím konstrukce a existují pouze dva z nich: dekorativní design ploch nebo zpevnění vrstvy půdy.

Konstrukce stěny se skládá z následujících důležitých částí:

1. Základ slouží ke zpevnění celé stěny. Přebírá celou váhu konstrukce a eliminuje mytí vodou.
2. Stěna na jedné straně bude v kontaktu s vodou. Tato strana je vnitřní. K dispozici je také vnější vrstva. Vyrábí se šikmo nebo dokonce, v závislosti na zvoleném rozložení.
3. Drenáž a drenáž slouží jako ochranné prvky. Při stavbě stěny je důležité myslet na způsoby, jak odstranit přebytečnou vlhkost a vodu, jinak se budou hromadit na vnitřní straně stěny.

Níže budeme hovořit o hlavních funkcích opěrné zdi:

• zónování pozemků;
• transformace krajiny;
• ochrana a posílení půdy;
• vytvoření rovné oblasti.

Opěrné zdi jsou nutné zejména pro oblasti s velkými sklony. Například proto, aby se dům nesesunul a nezřítil

Klasifikace opěrných konstrukcí

Stěny jsou klasifikovány v závislosti na použitých dekorativních materiálech.

• Přírodní kámen je běžnou možností pro stavbu stěn. Má zvýšenou pevnost, spolehlivost a vynikající vnější design. Vydrží mnoho let a ani po dlouhé době neztratí své jedinečné vlastnosti.

K vytvoření kamenných příček lze použít: břidlice, oblázky, dlažební kostky, suť

• Zdivo se také často vyskytuje v zástavbě příměstských oblastí. Snadná konstrukce a odolnost jsou hlavními výhodami této možnosti.

Cihlová opěrná zeď vypadá elegantně a je ideální pro anglickou zahradu

• Železobetonová stěna s dekorativním vzorem je jednoduchou a rozpočtovou možností pro stavbu konstrukce.

Betonové opěrné zdi mohou být buď monolitické, nebo z betonových bloků

• Dřevěné modely jsou levné, ale vydrží 10-15 let.

Nejjednodušší způsob výroby dřevěné opěrné stěny je

• Kovové konstrukce dodají prostoru zvláštní vzhled, ale budou korodovat a ztrácet svou vizuální přitažlivost.

Pozinkovaná opěrná stěna nerezaví

V závislosti na velikosti svahu se rozlišují následující typy stěn:

Strmý svah může vyžadovat vyšší a hlubší opěrnou zeď, nebo dokonce několik

Podle způsobu konstrukce se rozlišují následující možnosti stěn:

• Monolitické se vyrábějí z jednotlivých velkých článků v továrnách nebo se okamžitě nalévají do bednění ve formě sutinového betonu a betonu.
• Prefabrikáty se montují z různých materiálů přímo na místě stavby stěny.

S ohledem na hloubku konstrukce se rozlišují následující možnosti: hluboké a mělké instalační produkty.

V závislosti na výšce konstrukce mohou být vysoké, střední a nízké možnosti.

Provedení opěrné stěny závisí na typu vnějšího obkladu

Pokud vezmeme v úvahu stabilitu záchytných prvků, dělí se na následující podtypy:

• Masivní výrobky odolávají posunům a převrácení kvůli vysoké hmotnosti stěn. Mají vysokou spotřebu materiálu a pracnost při výstavbě.
• Polomasivní prvky mají stěnu a desku ležící na zemi. Zajišťují maximální stabilitu.
• Tenké výrobky se skládají ze železobetonových desek. Jsou stabilní díky velkému objemu půdní vrstvy.
• Tenké modely jsou odolné díky sevření základny ve vrstvě půdy.

Každá možnost má své vlastní strukturální a provozní vlastnosti, takže je důležité co nejjasněji promyslet, které modely jsou pro vás ty pravé.

Jak vytvořit stabilní stěnu?

Pokud se neberou v úvahu faktory přirozeného zatížení, může se opěrná zeď zřítit

Opěrné zdi musí mít maximální odolnost vůči přírodním vlivům a vysokému tlaku. Jinak se celá konstrukce zhroutí v prvním roce provozu. Proto je důležité vzít v úvahu všechny faktory, které by mohly jakkoli ovlivnit spolehlivost a životnost stěny. Budeme o nich mluvit dále:

• bobtnání půdy v zimě;
• síla větru (pokud je výška stěny větší než dva metry);
• frekvence vibrací (například místo se nachází v blízkosti železnice);
• seismické jevy (v každém regionu jsou jiné);
• smývání půdy dešťovou vodou.

Je důležité tyto vlastnosti zohlednit a vytvořit pevný podklad pro stěnu, zvolit optimální tloušťku konstrukce a dodržovat technické normy.

Etapy výstavby stěn

Stavba krajinářské stěny na osobním pozemku se provádí za předpokladu určité instalační technologie. Zahrnuje několik fází:

1. Provedení analýzy území, půdy, sklonu, seismických vlastností regionu a podobně.
2. Výpočet parametrů budoucí zdi: základ, těleso a drenážní systém.
3. Vyčištění oblasti od trosek a plevele, vyrovnání určitých oblastí.
4. Kopání příkopu.
5. Montáž bednění.
6. Položení lože z písku a štěrku.
7. Montáž výztužných tyčí.
8. Nalévání betonové malty pro základ.
9. Sušení konstrukce.

Dodržení všech fází výstavby stěny zajišťuje dlouhou životnost konstrukce.

Při zařizování opěrné zdi nezapomeňte na drenážní systém a likvidaci vody

Klíčové body při vytváření opěrné zdi

Vysoce kvalitní betonová opěrná zeď na svažitém místě je vynikajícím způsobem, jak vytvořit jedinečnou krajinu pro tuto oblast. Aby konstrukce sloužila dlouho a spolehlivě, je důležité zvážit následující důležité tipy od profesionálů.

1. Předem připravte nákres budoucí stěny s ohledem na vaše přání a seismické vlastnosti regionu.
2. Používejte pouze spolehlivé a odolné materiály, které zaručují odolnost a pevnost konstrukce.
3. Stavba by měla být prováděna pouze na stabilním podkladu.
4. Počítejte s promrzáním půdy. Nemělo by být více než 1,5 metru od povrchu půdy.
5. Výška podzemní vody by neměla být větší než 1 metr.
6. Část konstrukce, která se nachází nad povrchem půdy, by neměla mít výšku větší než 1,4 metru. Pokud chcete postavit vyšší stěny, měli byste zavolat specialistu.

Jasně vidíte, jak se oblast proměňuje „před“ a „po“ instalaci opěrné zdi

Před výstavbou je důležité provést všechny výpočty s přihlédnutím k tlaku a pohyblivosti půdy. I když je váš web nerovný, neustále má vysokou úroveň vlhkosti atd., vždy existuje řešení.

Před stavbou dvorní stěny je důležité poradit se s odborníkem, vypočítat všechna pro a proti, vybrat spolehlivé materiály a najmout řemeslníky. Odolnost konstrukce a její estetické vlastnosti závisí na kvalitní přípravě k práci.
